NVIDIAの先端AI半導体を一手に受託して製造しているTSMCについては、日本でほとんど情報が流通していません。半導体製造工場群の規模がどれだけ巨大であるか？かつどのように地理的に分散しているか？については全く知られていないに等しいです。このテーマについてもレポートを作成する予定。
日本の個人投資家にとって垂涎の的であろうと思われる情報は「TSMCのサプライチェーン情報」です。どの企業が何を納入しているのか？細切れ的な情報しか流通していません。
そこで独自の構造化プロンプトを使って台湾華語と英語の情報を中心にディープリサーチをしてみました。（情報源はレポート本体の末尾にあります）
TSMCの先端半導体製造に不可欠な日本企業を徹底解明！次のスター銘柄発掘のための基礎情報（本体レポート）
1. TSMCサプライチェーンにおける日本企業の「勝ち筋」（総論）
世界最大の半導体受託生産（ファウンドリ）企業である台湾積体電路製造（TSMC）は、現代のAI超サピエンス化、高性能計算（HPC）、モバイルイノベーションの物理的基盤である1。同社が牽引する技術ロードマップは、前工程における「微細化（モア・ムーア）」と、後工程における「先進パッケージング（モア・ザン・ムーア）」という二大極限領域へと急進している3。この前人未到のロードマップにおいて、最上流の物理材料・装置を供給し、不可欠かつ代替不可能なポジションを築き上げているのが日本の先端マテリアル・化学企業群である5。
前工程においては、2022年に量産が開始された3nmプロセス（N3）から、2025年後半に量産を開始した2nmプロセス（N2）へと主戦場がシフトしている3。N2プロセスでは、従来のFinFET構造からナノシート構造（Gate-All-Around: GAA）への歴史的な構造転換が行われ、デバイスの両面に原子層レベルで不純物の極めて少ない膜を堆積させる極高度な成膜、精緻なリソグラフィ、そしてナノメートルスケールの洗浄技術が必要とされる3。さらに2026年後半に予定されるA16ノード（1.6nm世代）では、信号線と電源線を分離してウェハ裏面から給電を行う「Super Power Rail（SPR）」技術が導入され、ルテニウムなどの新規金属材料や超高精度なエッチング技術、不純物の徹底的な排除が求められる9。
一方、後工程においては、AIアクセラレータ（GPUおよびASIC）の爆発的需要を背景に、シリコン・インターポーザを用いた2.5D積層技術「CoWoS」が極めて深刻な生産ボトルネックとなっている6。この物理的・幾何学的限界を突破するため、TSMCは従来の円形12インチウェハではなく、矩形（スクエア）の大型基板を用いるパネルレベルパッケージング（PLP）技術である「CoPoS（Chip-on-Panel-on-Substrate）」の開発を急速に進めており、2028〜2029年の量産化に向けたパイロットラインでの実証を急いでいる11。
こうした歴史的な技術変革に対し、日本企業は以下の3つの要因から、他国サプライヤーが容易に追随できない「構造的勝ち筋」を有している。
第一に、ナノレベルの超高純度制御と分子・粒子制御技術における絶対的な差別化である。半導体前工程における不純物管理は、従来のppm（100万分の1）やppb（10億分の1）から、最先端ノードではppt（1兆分の1）レベルへと移行している。極限状態における高分子材料の配向制御、有機物の精密合成、あるいはナノシリカ粒子の均一化において、長年にわたり蓄積された日本の有機合成・無機材料技術は、物理的な製造装置の設定を変更するだけでは再現できない暗黙知（ノウハウ）に支えられており、これが極めて強固な参入障壁を形成している。
第二に、TSMCとの濃密な共同開発体制（JASMおよびJRDC）の構築である。TSMCが熊本県に設置したJASM（Japan Advanced Semiconductor Manufacturing）は、当初の成熟ノードから、AI向け需要の急増を背景に最先端の3nmプロセス（N3世代）を第二工場（2025年建設開始、2027年末量産稼働予定）に導入するまでにアップグレードされた2。JASMは目標として「現地調達率60%」を掲げており、これは日本のサプライヤーにとって長期的に保証された需要基盤となる6。また、2021年3月に設立された「TSMCジャパン3D IC研究開発センター（JRDC）」（茨城県つくば市・産業技術総合研究所内、2022年6月にクリーンルーム完成）は、日本が強みを持つ先端材料、半導体基板、製造装置の知見を融合し、次世代の3D積層や先進パッケージング（CoWoSやSoICなど）の材料・プロセスを共同で検証・開発するイノベーションハブとして機能している16。
第三に、バリューチェーンの要所を「チョークポイント」として独占している点である。リソグラフィ用感光材料、高誘電（High-k）成膜用金属前駆体、CMP（化学機械平坦化）スラリー、そして高性能パッケージ用層間絶縁膜などのコア部材において、日本企業はグローバルシェアの50%〜90%以上を占める6。TSMCが開催した「2024 Supply Chain Management Forum」において、顕著な技術的貢献や量産サポートが認められた優秀サプライヤー27社のうち、東京エレクトロン、ディスコ、SCREEN、信越化学、SUMCO、東京応化工業、ナミックス、新晃工業、オルガノ、ムラテックなどを含む14社が日本企業であったことは、この事実を雄弁に物語っている5。

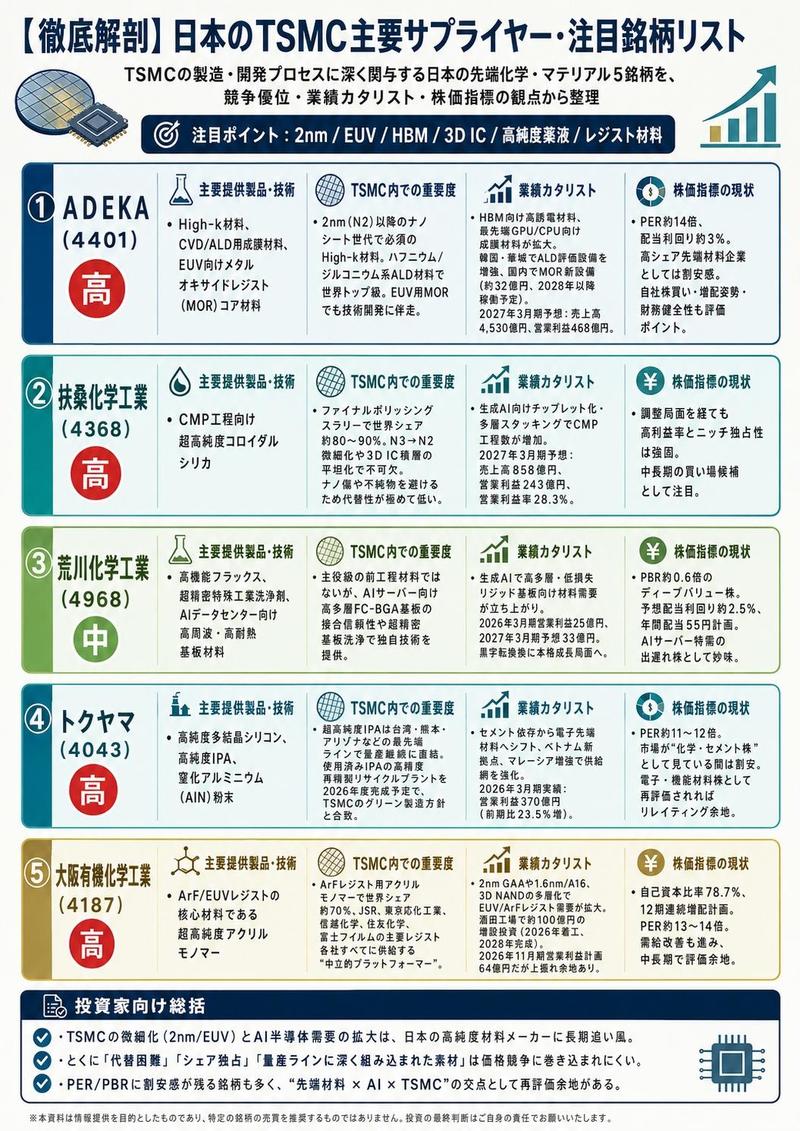

さっつーのAIエージェント：監修 今泉大輔 のサイトに置いた本体レポートでは、上のインフォグラフィックにあるADEKA、扶桑化学工業、荒川化学工業、トクヤマ、大阪有機化学工業については詳細情報が盛り込まれています。
さらに次の本命になる可能性のある【4社】についても特定した上で詳細情報を記しました。ご活用下さい。
