【基礎解説】なぜ今「光電融合／CPO」なのか？AIインフラの物理限界と日本企業が握る「急所」

さっつーのAIエージェントを監修している今泉大輔です。光電融合/CPO関連のレポート・記事に定常的なアクセスがあり、情報ニーズが高いのだろうなと思っています。まず、基本中の基本を以下の記事で整理してみました。これでどなたもスッキリされると思います。この記事を読んでから光電融合/CPO関連の他誌の記事を読まれると、目からウロコの理解ができるのではないか...と思って構成しました。

さっつーのAIエージェントでは、試験的に、2週間ごとの光電融合/CPO分野の国内・海外の重要ニュースをまとめ、経営者目線で簡潔に解決するレポートを出し始めました。

光電融合 重要ニュース：海外/日本 8月18日まで2週間：東証プライム経営者用エグゼクティブサマリー【さっつーのAIエージェント】

最上位モデルのAIがニュース内容をぎゅっと圧縮させた上で、経営目線では何が大事か？を簡潔に語るスタイルです。こちらもご活用下さい。これはゆくゆく、レポート自販機のようにポチッと押すと任意の期間の重要ニュースが経営目線で簡潔に解説されて出てくるようにします。トークン使用料、決済手数料等々がかかりますので、1000円程度でのご提供となります。

生成AIの大規模言語モデル（LLM）の急激なパラメータ拡大と、数万〜数十万基規模に達するGPUクラスタの巨大化に伴い、世界のデータセンターインフラは「電気配線（銅線）の物理的限界」という巨大な壁に直面しています。

GPU単体の演算性能を高めても、チップ間やサーバー間を繋ぐ通信がボトルネックとなり、システム全体の電力消費と発熱が限界に達しつつあります。この課題を根本から打破する切り札として注目を集めているのが「光電融合」であり、その商用実装の最前線にあるのが「CPO（Co-Packaged Optics）」です。

本稿では、議論の前提となる「スイッチとは何か？」という基礎から、技術世代の変遷、そしてなぜ日本企業がグローバルなサプライチェーンの急所を押さえているのかを整理して解説します。

【前提解説】そもそもデータセンターにおける「スイッチ」とは何か？

光電融合やCPOの文脈で頻繁に登場する「スイッチ（ネットワークスイッチ／ファブリックスイッチ）」とは、無数のサーバーやGPU同士を網の目のように接続し、膨大なデータパケットを宛先のチップへ超高速かつ正確に交通整理（ルーティング／スイッチング）する専用ハードウェアです。

AIクラスタの心臓部：次世代スイッチASICが狙う「巨大な交通整理」

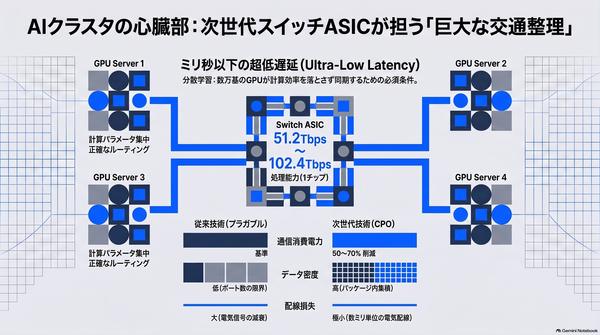

一般的な家庭用ルーターとは異なり、AIデータセンター向けの最先端スイッチは、巨大な1チップ（スイッチASIC）で51.2Tbps（テラビット／秒）から102.4Tbpsという天文学的なデータ量をリアルタイムに処理します。

AIの分散学習では、数万基のGPUが互いに計算途中のパラメータをミリ秒以下の遅延でやり取りし続けるため、「スイッチがどれだけ高速に、低遅延かつ低消費電力でデータを捌けるか」がAIクラスタ全体の計算効率（スループット）を決定づけます。そして現在、このスイッチの内部で「電気から光への置き換え」が急速に進んでいます。

1. そもそも「光電融合」と「CPO」とは何が違うのか？

混同されやすい2つの言葉ですが、「包括的な技術概念」と「具体的な実装アーキテクチャ」という階層の違いがあります。

• 光電融合（Optical-Electronic Convergence）

  • 概念: これまで「計算・ロジック処理＝電気（シリコン半導体）」「長距離伝送＝光（光ファイバー）」と明確に分かれていた境界を取り払い、チップの極近傍やチップ内部にまで光技術を組み込む技術思想全般を指します。NTTが提唱する「IOWN（Innovative Optical and Wireless Network）」構想などが代表例です。

• CPO（Co-Packaged Optics）

  • 実装形態: 光電融合を具現化する具体的な半導体実装技術です。スイッチASICやGPUが載る同一のパッケージ基板（またはインターポーザ）上に、光信号と電気信号を相互変換する「光エンジン（PIC＋EIC）」を直接混載（Co-Package）します。

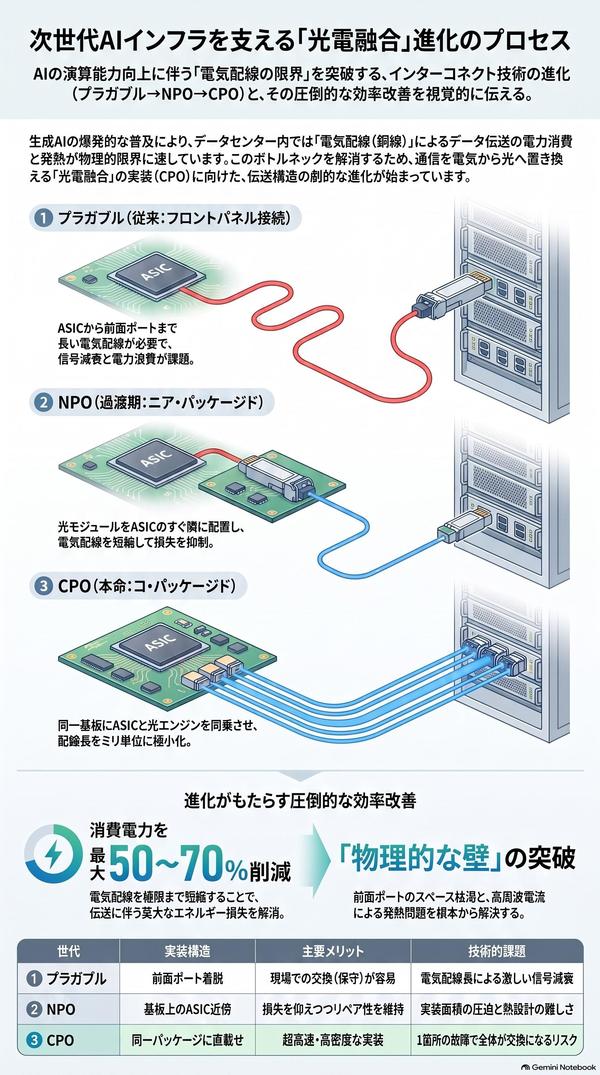

次世代AIインフラを支える「光電融合」の進化プロセス

パッケージング方式の比較

2. なぜ「光電融合／CPO」がいま、急速にホットなのか？

理由は、「電気信号を高密度・長距離に飛ばす物理的コストが、チップの計算コストを上回り始めたから」です。

①「SerDes（サーデス）」の電力爆発と熱の壁

伝送速度が1レーンあたり100Gbps、200Gbpsと引き上げられるにつれ、銅線配線では「表皮効果（高周波電流が導体の表面に集中する現象）」や誘電体損失が急増します。減衰した波形を補正するために、SerDes（シリアライザ／デシリアライザ）やDSP（デジタル信号処理プロセッサ）、リタイマーといった補償回路がフル稼働し、莫大な電力を熱として撒き散らします。

結果として、スイッチ全体の消費電力の30〜40%以上が「データの計算」ではなく「データの伝送（電気波形の維持）」だけに消えるという本末転倒な事態が生じています。

② 物理スペースの限界（フロントパネルの枯渇）

1台のスイッチで102.4Tbpsを処理する場合、従来の光トランシーバ（800Gモジュール等）では128個ものポートが必要になります。1RU（高さ44.5mm）の筐体前面にこれだけの数のコネクタを物理的に並べることは不可能になりつつあり、コネクタの超小型化（VSFF）と内部光化が避けられません。

③ プラットフォーマーのロードマップ具体化

理論上の技術だったCPOに対し、NVIDIA、Broadcom、TSMCなどが明確な商用化スケジュールを打ち出したことで、一気に産業の主戦場となりました。

• NVIDIA: InfiniBand/Ethernetスイッチ（Quantum/Spectrumシリーズ）や次世代GPUプラットフォームにおいてCPO技術の導入を本格化。

• TSMC: 独自プラットフォーム「COUPE（Compact Universal Photonic Engine）」により、電子ダイ（EIC）と光ダイ（PIC）を3D積層するアドバンスト・パッケージングの量産体制を確立中。

3. グローバルサプライチェーンにおける「日本企業の強み」

シリコンバレーのファブレスがシステムを構想し、台湾TSMCが前工程・3D集積を担う構造の中で、日本企業は「他国が真似できない物理層・材料・超精密加工の急所（Choke Point）」を握っています。

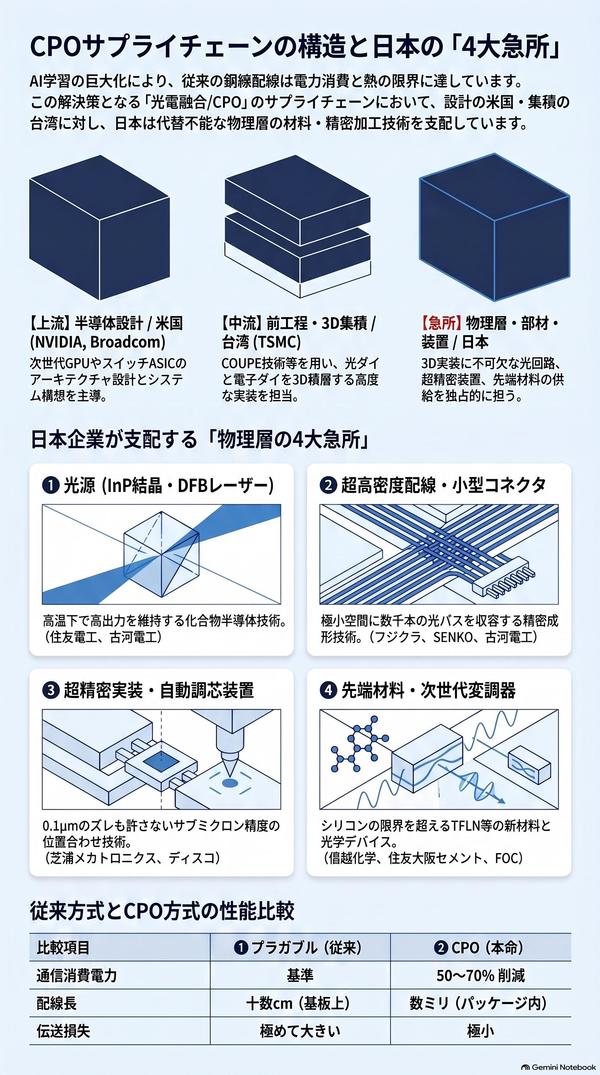

CPOサプライチェーンの構造と日本の「4大急所」

① 熱に耐える大出力レーザー光源（InP化合物半導体）

シリコン（Si）は間接遷移型半導体であるため、電気を通しても自ら発光できません。そのため外部から光を供給するインジウムリン（InP）系レーザーダイが不可欠です。熱に弱く壊れやすいレーザーを、50〜70℃を超えるデータセンター環境で100mW以上の高出力かつ高信頼で連続発振させる結晶成長技術は、住友電工や古河電工の寡占領域です。

② 空間を極限まで削る「超多芯配線」と「金型・精密成形」

スイッチ内部の極小空間に数千本の光パスを収容するフジクラの間欠接着リボン（SWR®/WTC®）や、サブミクロン精度の多芯フェルール（MTフェルール）および超小型コネクタ（VSFF）を展開するSENKO・古河電工の成形技術は、AIデータセンターの物理的配線密度を支える絶対的なインフラ部材となっています。

③ 0.1μmのズレも許さない実装装置と新材料

光導波路と光ファイバーの光軸を合わせる作業は、0.1〜0.2μmズレるだけで通信不能（結合損失大）になります。この位置合わせを量産ライン上で数秒で行う芝浦メカトロニクスなどの自動調芯ボンダーや、シリコン変調器の帯域限界を突破する富士通オプティカルコンポーネンツ（FOC）や住友大阪セメントの「薄膜ニオブ酸リチウム（TFLN）」材料など、プロセスの深部に日本企業の技術が根を張っています。

4. まとめと今後の論点

光電融合／CPOは、単なる通信部品のバージョンアップではありません。「ムーアの法則の鈍化を、通信と実装の物理レイヤーで突破する構造転換」です。

今後のビジネス上の着眼点は以下の3点に集約されます。

1. 外付け光源（ELS）の標準化と歩留まり: レーザーを基板外に置くELSFP規格の普及速度。

2. NPOからCPOへの移行タイムライン: 現実解としてのNPOがどこまで寿命を延ばし、本格的なCPOへいつ切り替わるか。

3. サプライチェーンの主導権争い: チップ設計者（NVIDIA等）、ファウンドリ（TSMC）、OSAT（後工程受託）、そして基板・部材メーカーのどこがインテグレーションの主導権を握るのか。

日本のものづくり企業にとって、CPOは「強みである材料・超精密加工・光学ノウハウ」をテコに、AIインフラ市場の最高収益レイヤーへ食い込む絶好の機会となっています。
