東証プライム経営者が知っておかなければマズい「液冷」の4大要素 ―コールドプレート、QD／UQDコネクタ、マニホールド、CDU

さっつーのAIエージェントを監修している今泉大輔です。さっつーのAIエージェントのAIデータセンターカテゴリーでは、AIデータセンターに関するニュース解説などを公開しています。

以下の投稿は、全体で1万字以上の詳細なレポート

さっつーのAIエージェント：日本の経営者がまだ知らない「液冷」の4大要素―コールドプレート、QD／UQDコネクタ、マニホールド、CDU

のサマリーです。技術的な詳細が必要な場合はリンク先レポートをお読み下さい。

はじめに：AIインフラのボトルネックは「シリコン」から「熱」へ

世界の巨大テクノロジー企業（ハイパースケーラー）によるAIデータセンターへの設備投資は、歴史的な規模へと拡大を続けています。しかし今、最先端AI半導体の計算能力向上に対し、物理的な限界が立ちはだかっています。それが「熱の壁（Thermal Wall）」です。

従来の空冷（ファンによる強制空冷）では、1ラックあたり4kW〜10kW、高密度設計でも20kW程度が排熱の限界でした。これに対し、NVIDIAの「GB200 NVL72」に代表される最新のAIコンピュートラックは、1ラックの消費電力が120kW〜140kWに達し、次世代では150kW超〜200kWを見据えています。

単一GPUの熱設計電力（TDP）は1,000Wを超え、チップ局所の熱流束（単位面積あたりの発熱量）は $100\text{ W/cm}^2$ を突破しました。これは原子力発電所の原子炉炉心やロケット燃焼室壁面に匹敵する過酷な熱密度です。

冷却媒体としての空気は、熱伝導率が極めて低く、比熱容量も小さいため、この熱密度から熱を奪い去ることが物理的にできません。仮に空冷で120kWのラックを冷却しようとすれば、毎分$400\text{ m}^3$（新幹線の走行風並み）の暴風を吹き込む必要があり、ファンの消費電力だけでラック電力の20%〜30%を浪費する計算になります。

冷却媒体を空気から、約3,500倍の体積比熱を持つ液体へと転換する「Direct-to-Chip（D2C）液冷」は、単なる省エネ手法ではなく、「熱力学的にそれ以外に半導体を駆動させる手段が存在しない物理的不可避の選択」なのです。

そして、経営者が最も認識すべき急所は、「AI液冷の実態は化学プラントのような大規模設備ではなく、日本の製造業が得意とする『超精密機械・部品の擦り合わせの集合体』である」という事実です。

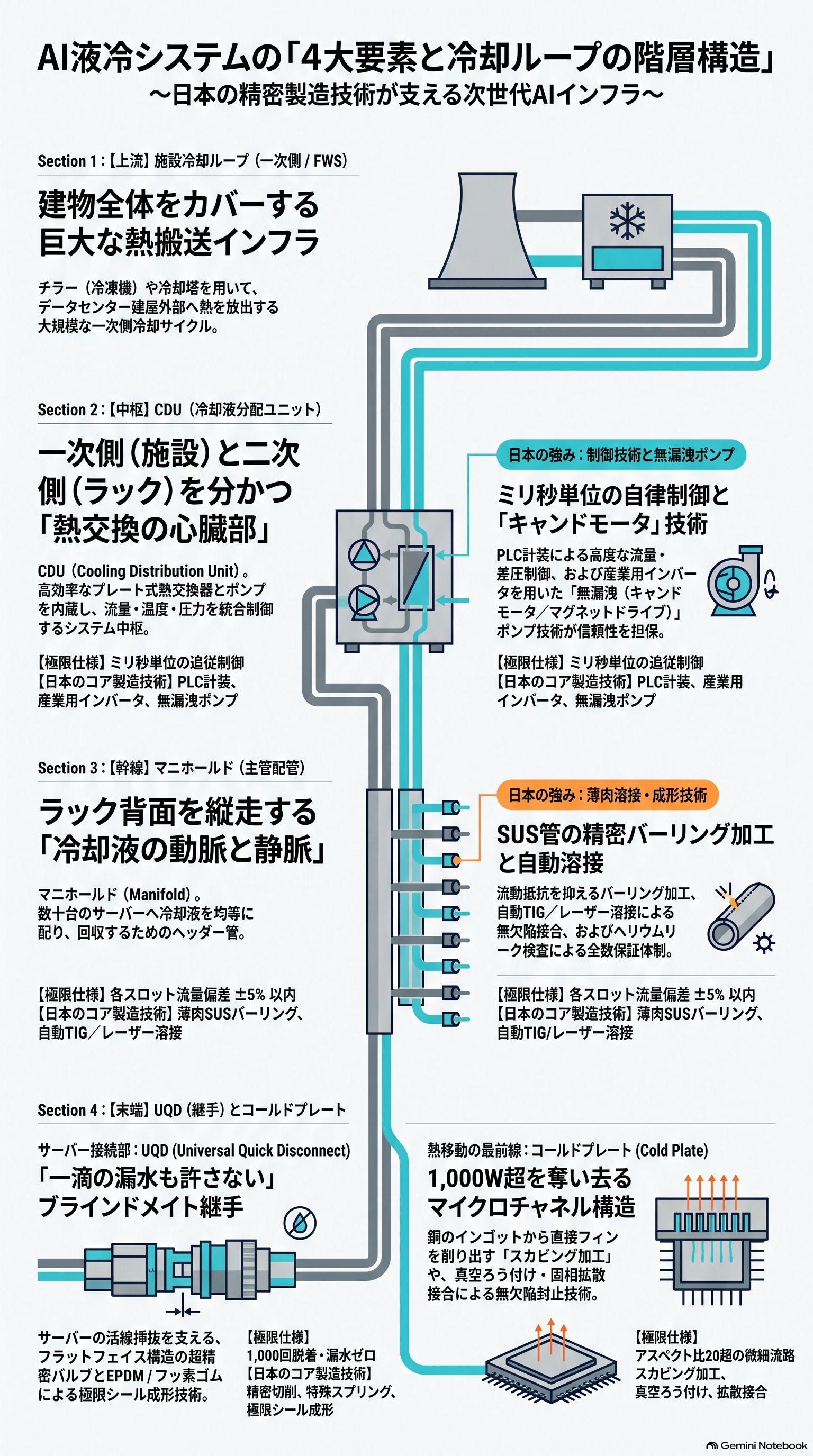

液冷ループを支配する「4大要素」と求められる極限仕様

データセンター内部で半導体から熱を奪い、建屋外部へと排出する液冷システム（二次側ループ）は、4つの基幹ハードウェアモジュールで構成されています。

【D2C液冷システムの構成階層】
 [施設冷却ループ (一次側 / FWS)]
        │
  [熱交換器 (BPHE)] ─── ④ CDU (冷却液分配ユニット)
        │
 [ラック内冷却ループ (二次側 / TCS)]
        │
  ┌─────┴───────────────────────────────────┐
  │ ③ マニホールド (ヘッダー配管による等流量分配) │
  │    │                                    │
  │    ├── ② UQD (ブラインドメイト無漏洩継手) │
  │    │     │                              │
  │    │   ① コールドプレート (微細流路受熱)│
  │    │                                    │
  └─────────────────────────────────────────┘

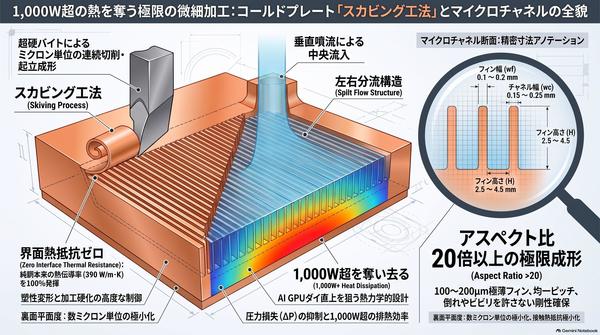

① コールドプレート：1,000W超を奪い去る超微細加工と無欠陥接合

発熱するGPUやHBM（広帯域メモリ）の直上に密着し、チップ熱を冷却液へと移動させる受熱器です。

• スカビング加工（削り出し起立加工）：無酸素銅（C1020）の単一ブロックから、超硬バイトで幅100〜200$\mu\text{m}$、高さ2.5〜4.5mmの極小フィンをミクロン単位のピッチで連続起立成形します。母材とフィンが完全一体化しているため界面熱抵抗が原理的にゼロであり、伝熱面積を数十倍に拡大します。

• 真空ろう付け・固相拡散接合：カバー部との一体封止において、Oリング等の弾性シールは長期劣化リスクからハイエンド機では排除されます。真空炉内での「真空ろう付け」（ろう材這い上がりによる微細流路閉塞の防止管理）や、原子を直接相互拡散させる「固相拡散接合」により、5.0MPa超の耐圧性と気密性を確保します。

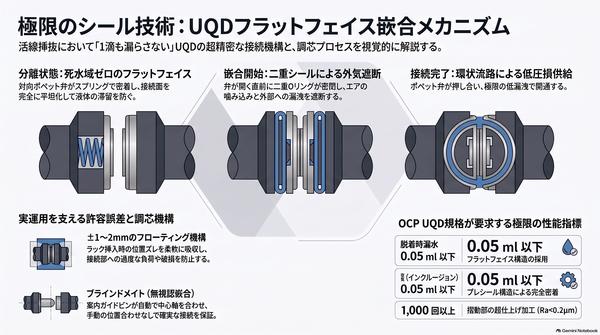

② QD / UQD：サーバー活線挿抜を支える「漏水ゼロ」の超精密バルブ

データセンターを24時間365日無停止で運用するため、通電状態のまま故障サーバーを抜き差し（活線挿抜）する機構です。OCP（Open Compute Project）標準規格「UQD」が世界標準となっています。

• フラットフェイス構造：接続・分離時の液垂れ（スピレッジ）を「1回あたり0.05ml以下（実質1滴未満）」に抑え込む超精密ポペット弁機構です。ミクロン単位の面精度で加工され、内部の死水域を完全に排除します。

• 低圧力損失設計と調芯機構：ラック背面にサーバーを差し込むブラインドメイト（無視認嵌合）時の位置ズレを吸収するフローティング機構と、流速を乱さず圧力損失を抑えるティアドロップ型の流路幾何学が不可欠です。

• 耐ケミカルシール材：冷却液（プロピレングリコール水溶液＋防食添加剤）による膨潤や劣化、高温下での圧縮永久歪みを防ぐため、高純度な過酸化物架橋EPDMや特殊ゴム成形技術が要求されます。

③ マニホールド：数十スロットへ均一に流す「ラックの大動脈」

CDUから送られる大流量の冷却液を、ラック内の数十台のサーバーへ均等に分配・回収する主管ヘッダー配管です。

• 等流量分配（Z型フロー）設計：特定スロットの冷却不足（サーマルスロットリング）を防ぐため、流体力学に基づき各スロットへの流量偏差を $\pm 5\%$ 以内に抑え込みます。

• 薄肉SUS管のバーリング加工：大口径ステンレス管（SUS316L/SUS304）に特殊パンチで内側から滑らかなネック（立ち上がり）を成形し、管内面の段差・乱流・死水域を排除します。

• 自動オービタルTIG溶接と全数ヘリウムリーク保証：管内面の酸化（裏波焼け）を防ぐ完全バックシールド環境下で自動溶接を実施し、半導体高真空装置と同等のリーク率 $1.0 \times 10^{-6}\text{ Pa}\cdot\text{m}^3/\text{s}$ 以下を全数保証します。

④ CDU（冷却液分配ユニット）：熱交換と流量をミリ秒で統括する心臓部

データセンター建屋側の施設水（一次側）と、サーバー内を循環する高純度冷却液（二次側）を物理分離したまま熱交換を行うユニットです。

• ブレージングプレート式熱交換器（BPHE）：一次側と二次側の温度差（アプローチ温度）を $3\sim 5^\circ\text{C}$ 以内に抑える超高効率な全金属ろう付け熱交換器を搭載します。

• 無漏洩・冗長ポンプシステム：軸封部からの漏水を原理的に防ぐキャンドモータポンプまたはマグネットドライブポンプを「N+1並列冗長」で配置し、単体故障時もミリ秒でバックアップへ切り替えます。

• PLC自律計装制御：急激なAI計算負荷の変動に追従する差圧一定制御（$\Delta P$ 制御）や給水温度PID制御、さらに電気伝導率やpHを常時監視するインライン水質管理を自律実行します。

日本の製造業が持つ既存技術との適合性

これら液冷の4大要素に求められる仕様は、日本の製造業が自動車、工作機械、半導体製造装置、FA分野で長年磨き上げてきたコア技術と驚くほど完全に合致しています。

東証プライム経営者に求められる3つの戦略転換

日本のものづくり企業がグローバルな液冷サプライチェーンで主導権を握るために、経営陣が決断すべき戦略的要諦は以下の3点です。

1. 「加工下請け（点）」から「性能保証モジュール（面）」への脱却

「図面通りに削る」だけの単体部品ビジネスでは、新興国との価格競争に巻き込まれます。熱流体解析（CFD）ツールを内製化し、「顧客のGPU発熱量と許容差圧に対し、熱抵抗を極小化するマイクロチャネル流路とヘッダー構造を自社で設計提案する」という、機能保証型のモジュールサプライヤーへの転換が必要です。

2. 「超クリーン＆全数デジタルトレーサビリティ」による参入障壁化

通電環境下における液冷インフラでは、1滴の漏水や数十ミクロンの異物スラッジ混入が数億円規模のサーバー破損を招きます。

真空ヘリウムリーク検査データ、溶接内視鏡画像、イオン溶出試験データをロット単位でデジタル管理・添付できる品質保証体制そのものを、競合他社が容易に追従できない「非価格競争力の参入障壁」として構築します。

3. OCP等の「グローバル・オープンスタンダード」への早期準拠

AIハードウェアの世界では、Open Compute Project（OCP）等のオープン仕様が事実上の世界共通言語です。自社規格に固執するのではなく、OCP UQD規格やORv3（Open Rack Standard v3）仕様に準拠したインターフェースをいち早くラインナップし、北米ハイパースケーラーや台湾系サーバーODMの調達網へダイレクトに接続するアジリティが求められます。

結び：次のメガトレンドをつかむ「現場力」の再定義

AIデータセンターの液冷化は、一過性のブームではなく、半導体の微細化限界を突破するために不可欠な、今後数十年にわたる不可逆なインフラ転換です。

世界中が切望しているのは、ソフトウェアのコードではなく、過酷な物理環境下で1滴も漏らさず熱を運び去る「極限の金属加工、接合、シール、流体制御」というフィジカルな技術です。

これらはすべて、日本の製造業がこれまで最も得意としてきた領域そのものです。自社の保有技術を再点検し、「液冷」という世界的な成長軸へリポジショニングを行う経営判断が、今まさに求められています。
