セミナー用にVera RubinのAIファクトリーを組み上げるための包括的なプラットフォーム「DSX」に関する資料を作成している中で、NVIDIAが進めている「CPO (Co-Packaged Optics)」に出くわしました。
NVIDIAは2025年3月のGTC 2025の際にCPOの製品化に着手すると発表しています。
NVIDIA 、AI ファクトリーを数百万の GPU に拡張するため、コパッケージド オプティクス ネットワーク スイッチ、Spectrum-X Photonicsを発表（2025/3/19）
中には住友電気工業の名前が見えます。NVIDIAのCPOに欠くことのできない何らかの部材のパートナーとして記されています。

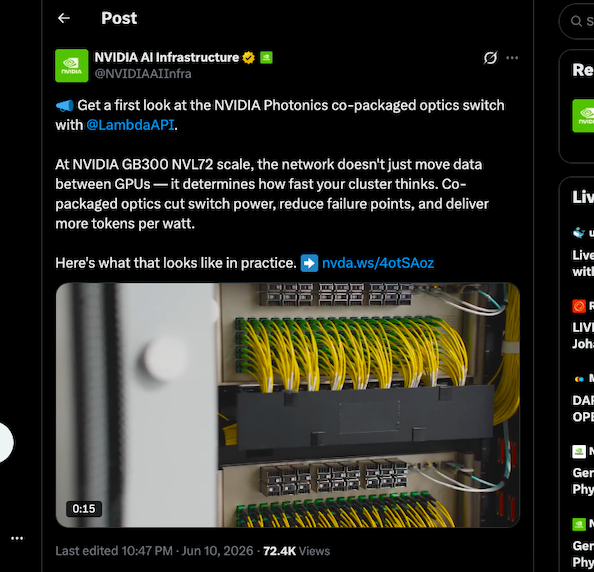

これが昨日（2026/6/11）実機として形を表し始めました。XのNVIDIA公式アカウント
で動画が流れてきました。（日本のAIの界隈の人はXでニアリアルタイムの情報を取らなければダメです。日本語の新聞や雑誌やウェブだけで情報を取っていると3ヶ月は遅れます。）
NVIDIAがサーバーラックに実装を始めているCPO製品について、私も人力ではよく理解できない所があるので、AI（Gemini）と一緒に走りながら理解を深めています。以下はそれで分かった日本の「光電融合」のまことにゆったりしたペースと、NVIDIAがAI時代ならではのマッハで駆け抜けるスピードとの違いです。

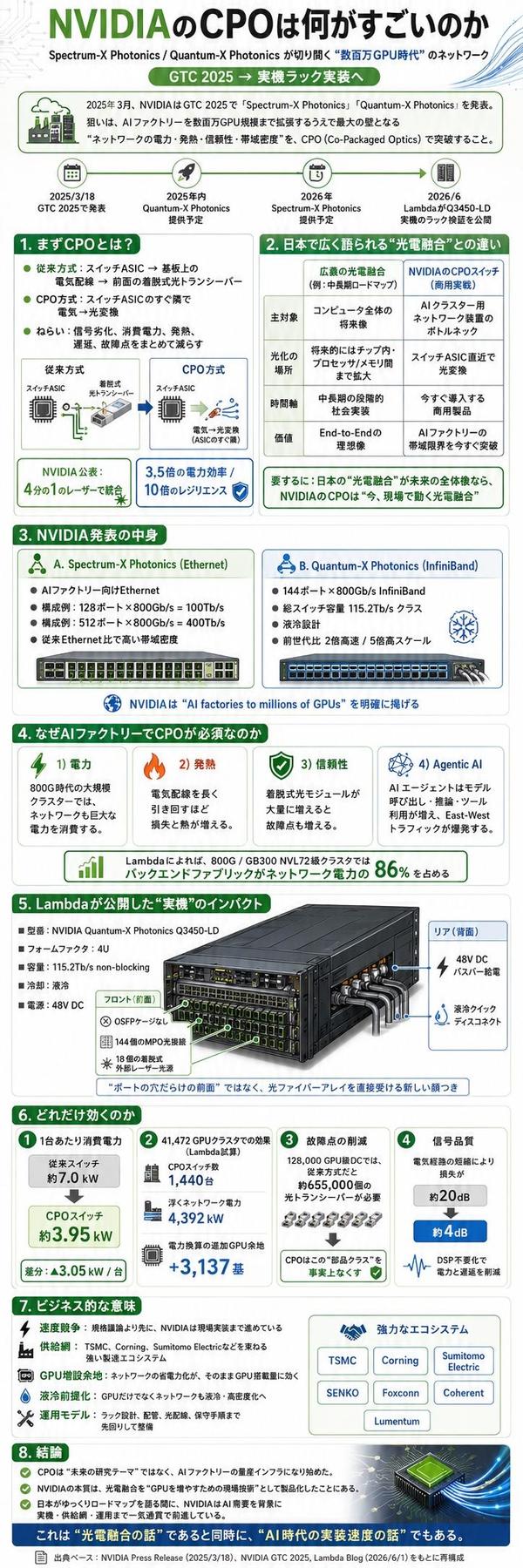

NVIDIAが発表した「Spectrum-X Photonics」および「Quantum-X Photonics」は、AIファクトリー（数百万基規模のGPUクラスター）のネットワーク限界を突破するための非常に重要なマイルストーンです。
日本で従来語られてきた「光電融合技術」（例えば、NTTのIOWNなどが目指す広義のロードマップ）と、今回NVIDIAが発表した「コパッケージド オプティクス（CPO：Co-Packaged Optics）ネットワークスイッチ」には、「どの場所の壁を解決しようとしているか（実装トポロジー）」と「市場投入の時間軸（ビジネスエコシステム）」の面で明確な違いがあります。
これらの違いを、技術構造、適用領域、そして実戦投入の視点から解説します。

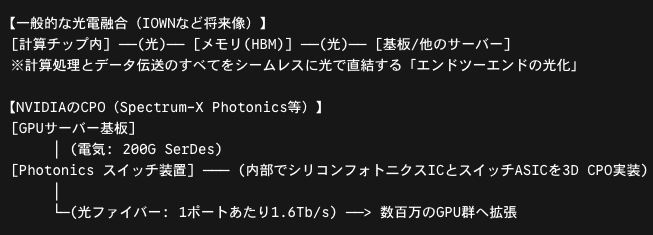

1. 「実装場所」と「解決する壁」の違い
一般的な「光電融合」という言葉は、非常に広い概念（チップ内部、チップ間、ボード間、装置間などすべてを光化する技術）を指しますが、NVIDIAのCPOスイッチは「ネットワークスイッチ装置のデータ密度限界」をピンポイントで突破するために最適化されています。
① 一般的な光電融合（提示された図解の概念）
-
ターゲット： 計算（CPU/GPU）やメモリを含む「コンピュータシステム全体」。
-
構造： 最終的にはチップの内部（シリコンダイ）や、GPUとHBM（帯域メモリ）の間といった、数ミリ〜数センチの超至近距離まで光回路を組み込み、電気信号の抵抗による熱と遅延をゼロにすることを目指します。
-
ステータス： ロードマップとしては「段階的」であり、チップ間やチップ内の完全な光化は、2020年代後半から2030年代にかけての本格実用化を見据えた長期的な技術変革です。
② NVIDIAのCPO（Spectrum-X / Quantum-X Photonics）
-
ターゲット： 数百万のGPUを繋ぐための「超巨大ネットワークスイッチのボトルネック」。
-
構造： スイッチ装置の心臓部である「スイッチASIC（電気で動作）」のすぐ脇（同一パッケージ内）に、TSMCの3Dパッケージング技術（SoICなど）を用いてシリコンフォトニクス（光変換IC）を直接密着（コパッケージ）させています。
-
目的： スイッチの処理容量が400Tb/秒や1000Tb/秒（1Pb/秒）といった未知の領域に達すると、これまでの方式（基板上の電気配線を通って装置の表面にある光トランシーバーに繋ぐ方式）では、電気の減衰と発熱で物理的に破綻します。NVIDIAは「スイッチICから出た瞬間に光に変える」ことで、この問題を解決しました。
2. 「システム全体の変革」か「インターコネクトの超高速化」か
ITmediaのブログ解説では、光電融合のメリットとして「低消費電力」「大容量・高品質」「低遅延化」が挙げられています。NVIDIAのCPOスイッチは、これらを「AIファクトリーのインターコネクト（ネットワーク相互接続）」に特化して具現化したものです。
-
レーザー数と部品点数の劇的な削減： NVIDIAの発表では「4分の1のレーザーで統合」と言及されています。CPOにより、個別の光トランシーバー（プラグインモジュール）を並べるよりも光学部品を統合・集約できるため、部品点数を減らし、ネットワーク全体の信頼性（故障しにくさ）を10倍に向上させています。数百万個のポートが24時間稼働するAIファクトリーにおいて、「壊れないこと」は速度と同じくらい重要です。
-
液冷との完全な親和性： 特に「Quantum-X Photonics（InfiniBand）」では液冷設計が採用されています。熱密度の高い次世代GPU（BlackwellやRubin世代）のAIファクトリーにそのまま組み込めるよう、ネットワークインフラ側も完全に液冷・光対応させています。
3. サマリー：決定的な違い
日本で言われてきた「光電融合」と、今回の「NVIDIA発表」の違いをまとめると以下のようになります。
| 項目 | 一般的な光電融合（従来の日本・IOWN等の概念） | NVIDIA Spectrum-X / Quantum-X Photonics |
| 主たるアプローチ | コンピュータ内部の計算・通信プラットフォーム全体の抜本的変革 | AIクラスター用ネットワークスイッチの帯域限界突破（CPOの実戦投入） |
| 光化の範囲 | 将来的にはチップ内部やプロセッサ・メモリ間も光で繋ぐ（End-to-End） | スイッチASICの直近で光に変換し、筐体外へは超高密度な光ファイバーで出力 |
| 実用化の時期 | 2026〜2030年にかけて段階的に社会実装（将来の6Gや次世代DC基盤） | 2026年（イーサネット）に市場投入される、今すぐ買える「商用製品」 |
| エコシステム | 通信キャリアや標準化団体主導のオープンなインフラ構想 | TSMC（3Dパッケージ）、Corning（光ファイバー）、住友電工等を含む強固なNVIDIAサプライチェーン |
結論
従来の光電融合技術が「未来のコンピューティングと通信の理想像（新幹線を自宅の玄関まで通すビジョン）」を描いているのに対し、NVIDIAの発表は、「今まさに直面している、100万台規模のGPUを繋ぐための超巨大ネットワークスイッチの物理的限界を、CPOという現実的な手段で今すぐ突破する」という、極めて実利主義的でタイムラインの明確な商用化発表です。
日本の技術者や研究者が描いてきたシリコンフォトニクスのロードマップを、NVIDIAがAIファクトリーの猛烈な需要を背景に、強大な自社エコシステムとTSMCなどの製造力を巻き込んで、一気に製品へと仕立て上げたのが今回の発表の本質と言えます。
■続き：昨日Xで上がっていた投稿のCPOスイッチ実機について
このNVIDIAの公式X（旧Twitter）と、リンク先である米国の著名なAIクラウドプロバイダーLambda（Lambda Labs）のブログ記事は、
NVIDIAが発表した次世代の光電融合（CPO）スイッチ「NVIDIA Quantum-X Photonics Q3450-LD」の「本物の実機（エンジニアリングサンプル）」を世界で初めてデータセンターのラックに組み込み、検証を開始したという、非常に生々しくインパクトのある実戦レポートです。
これは机上の空論ではなく、「ついに次世代の光電融合インフラが商用データセンターの現場に届き、実稼働に向けて動き出した」ことを意味しています。
この unboxing（開封・設置）レポートから明らかになった、技術的・ビジネス的な重要ポイントを噛み砕いて解説します。
1. なぜAIクラウドのLambdaが、CPOに「早期から賭けていた」のか？
LambdaのようなAIインフラ企業がCPOスイッチを熱望する理由は、「電力」、「信頼性」、そして「エージェント型AIへのシフト」という3つの切実な課題があるからです。
① 浮いた電力の分だけ「さらに多くのGPU」を並べられる
ブログ内で公開されたシミュレーションデータが非常に具体的です。
-
通常のスイッチの消費電力： 約 7.0 kW
-
NVIDIAのCPOスイッチ（Q3450-LD）： 約 3.95 kW（1台あたり 3.05 kW の削減）
データセンター全体の受電容量（使える総ワット数）は決まっています。ネットワーク（スイッチ）が喰う電力をこれだけ削減できれば、その浮いた電力のすべてを「GPUの追加」に回せます。 Lambdaの試算では、41,472基のGPU（Blackwell世代など）を繋ぐ巨大クラスターの場合、CPO化するだけでネットワーク電力が 約4.4メガワット（4,392 kW） も浮き、同じ施設内に 追加で3,137基ものGPUを詰め込める 計算になります。
② 「プラグ型光モジュール」の全廃による、圧倒的な故障率の低下
従来のデータセンターでは、スイッチの前面に「光トランシーバー（OSFPなどの抜き差しする部品）」を大量に挿していました。例えば12万8000基のGPUを繋ぐ巨大なネットワークでは、この小さな光モジュールが約65万個も必要になります。この「抜き差しする接点」や「モジュール個々の基板」は、データセンターにおける最大の故障原因（単一障害点）でした。 CPOは、この独立した光モジュールという部品クラスそのものを「全廃」します。部品点数が劇的に減るため、ネットワーク全体の信頼性が10倍向上するとされています。
③ 「AIエージェント（Agentic AI）」時代のネットワーク負荷
今のAIは「1問1答」ですが、これからのAIエージェントは「1つの指示に対して、AIが裏で何十回も別のモデルを呼び出し、ツールを使い、思考を巡らせる（Reasoning）」という動きをします。 これにより、データセンター内部のサーバー間通信（East-Westトラフィック）が爆発的に増えます。ネットワークの遅延や一瞬の通信エラーは、AIのトークン生成速度（回答スピード）の致命的な低下に直結します。CPOは、電気信号を光に変換する際の「DSP（デジタル信号処理チップ）」を排除できるため、通信遅延（レイテンシー）も劇的に引き下げます。
2. 実機「Quantum-X Photonics Q3450-LD」の驚くべき構造
ブログでは、届いたばかりの4Uサイズの筐体の写真とともに、その驚くべき物理構造が紹介されています。
-
前面（フロントパネル）：お馴染みの「ポートの穴」がない 従来のスイッチにあった、光モジュールを挿し込む四角いカゴ（OSFPケージ）が一切ありません。代わりに、光ファイバーの束を直接突き刺す「ファイバーアレイ（MPOコネクタ）」が144個並んでいます。
-
外部レーザー光源モジュール（ELS）： 光の元となる「レーザー光源」だけは、前面に18個の着脱可能なモジュールとして配置されています。なぜなら、レーザーは熱に弱く寿命があるため、万が一寿命が来ても、データセンターの現場スタッフが「サーバーを止めずに引っこ抜いて交換（フィールドサービス）」できるようにするためです。光源以外の光変換エンジンは、すべて内部のスイッチASICのパッケージ内に密閉されています。
-
背面（リアパネル）：完全に「GB300 NVL72」専用インフラ 一般的なAC電源プラグはありません。NVIDIAの次世代ラックアーキテクチャ（GB300 NVL72など）と完全に共通化された、「48V DCバスバー（ラックの背後にある太い通電レール）」から直接電力を吸い上げる構造です。さらに、超高熱を冷やすための液冷用クイックディスコネクト（水冷ホースの結合部）が4基搭載されています。
3. このニュースの「ビジネス的意味合い」
この発表が示している最も重要なポイントは、NVIDIAが単に「CPOのチップやスイッチを作った」だけでなく、「主要なAIクラウドベンダー（Lambda）とタッグを組み、データセンターへの設置手順、水冷配管の圧力チェック、光ファイバーの取り回しといった『現場の運用ノウフウ（Operating Model）』をすでに構築し始めている」という点です。
他社が「CPOの規格をどうするか」と議論している間に、NVIDIAは自社のBlackwell Ultraや次世代のRubinといった超巨大GPUクラスター（AIファクトリー）のインフラの一部として、CPOスイッチを完全に組み込み、Lambdaのような特級パートナーの現場で「実戦テスト」を完了させようとしています。
「数百万のGPUを繋ぐ」というNVIDIAのビジョンを支える物理的な土台が、いよいよデータセンターの現場で稼働可能なレベルまで仕上がってきたことを証明する、非常にエポックメイキングなレポートです。
