AIチップ市場、2031年に285億ドル超へ----覇権争いが問い直す半導体戦略の本質

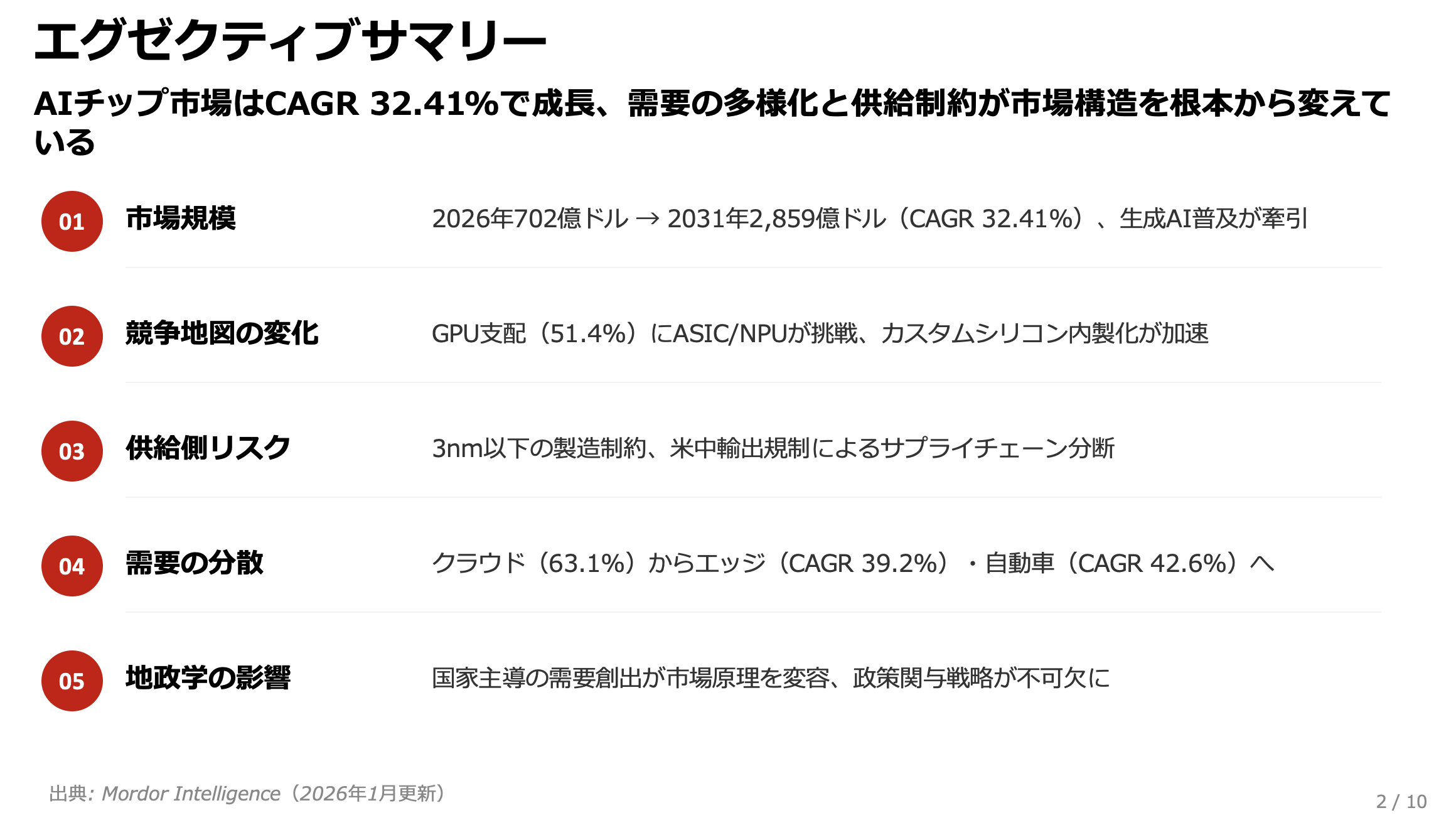

市場調査会社モルドー・インテリジェンスが2026年1月に更新した最新レポート「AI Chipsets Market Size & Share Analysis」によると、世界のAIチップセット市場は2026年時点で702億5000万ドル規模に達し、2031年には2859億ドルへと拡大する見込みです。年平均成長率32.41％という数字は、半導体産業のなかでも際立った水準であり、生成AIの普及拡大が需要を押し上げ続けている状況を如実に示しています。
一方で、この成長は等速ではありません。3ナノメートル以下の最先端ノードにおける製造キャパシティの制約、米中間の輸出規制が生み出すサプライチェーンの分断、そしてモデル圧縮技術の進化がシリコン需要を相殺しうるという構造的な矛盾が、市場の全体像を複雑にしています。さらに、データセンター中心だった需要がエッジやオートモーティブへと分散しつつあり、チップアーキテクチャ自体の多様化が加速しています。
今回は、AIチップ市場の成長を牽引するセグメント別の需要構造、GPUからASIC・NPUへのシェア移行が示す競争地図の変化、そして、今後の展望について取り上げたいと思います。
702億ドルの市場が語る「需要の質的転換」

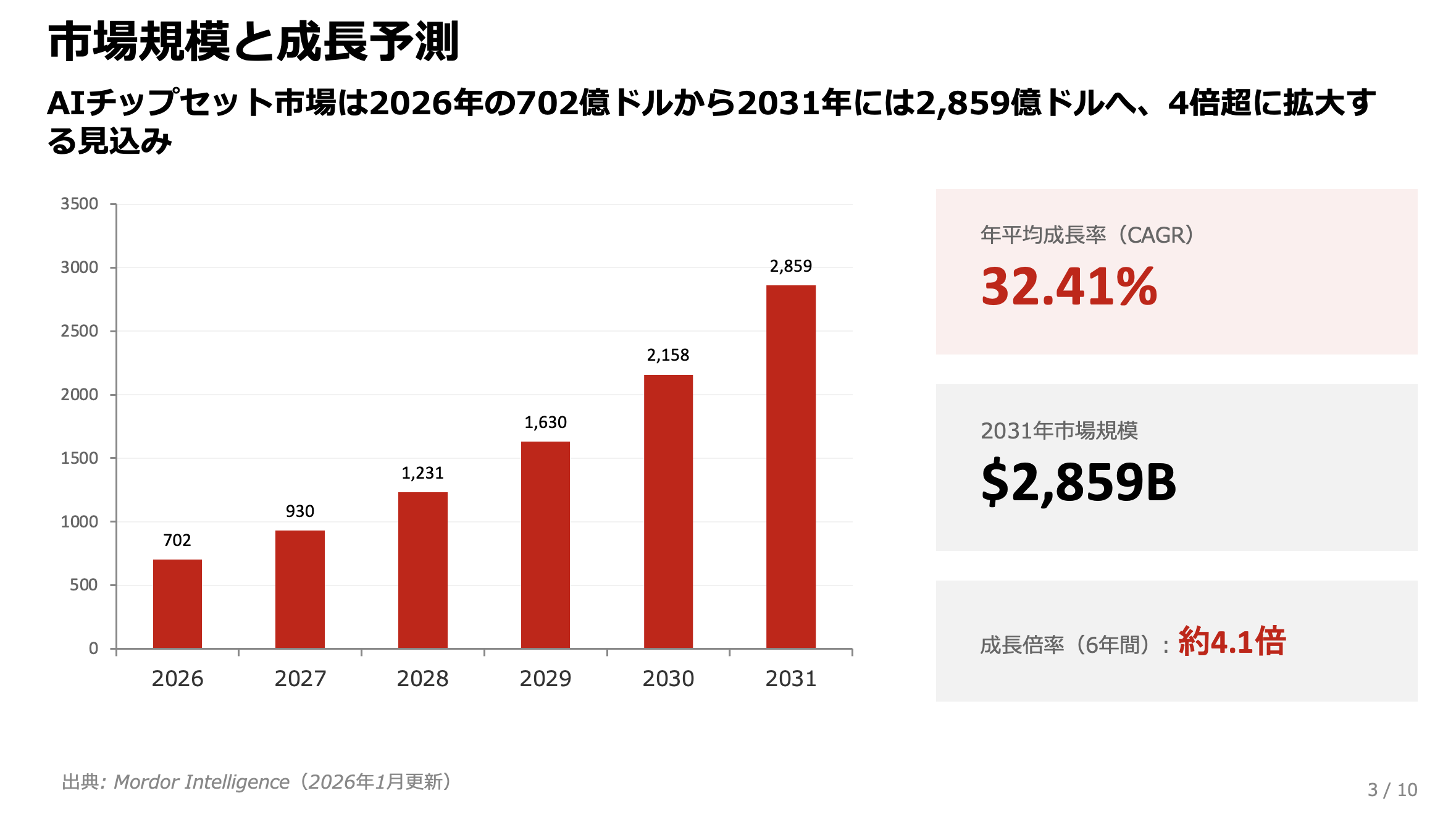

AIチップセット市場の規模は2026年時点で702億5000万ドルと推計されており、2031年には2859億ドルへ拡大すると見込まれています。年平均成長率は32.41％です。 この数字が示すのは単なる量的拡大ではなく、需要の質そのものが変化しているという事実です。
数年前までのAIチップ需要は、一部のハイパースケーラーが大規模言語モデルの学習用にGPUを大量購入するという構図に集約されていました。しかし現在、需要の発生源は多層化しています。クラウドデータセンターによる学習クラスタの増強は続いているものの、エッジデバイスへの推論処理の移行、ソフトウェア定義車両（SDV）向けの車載チップ、そして医療や産業用ロボットへの特化型チップと、需要の"かたち"が急速に多様化しています。

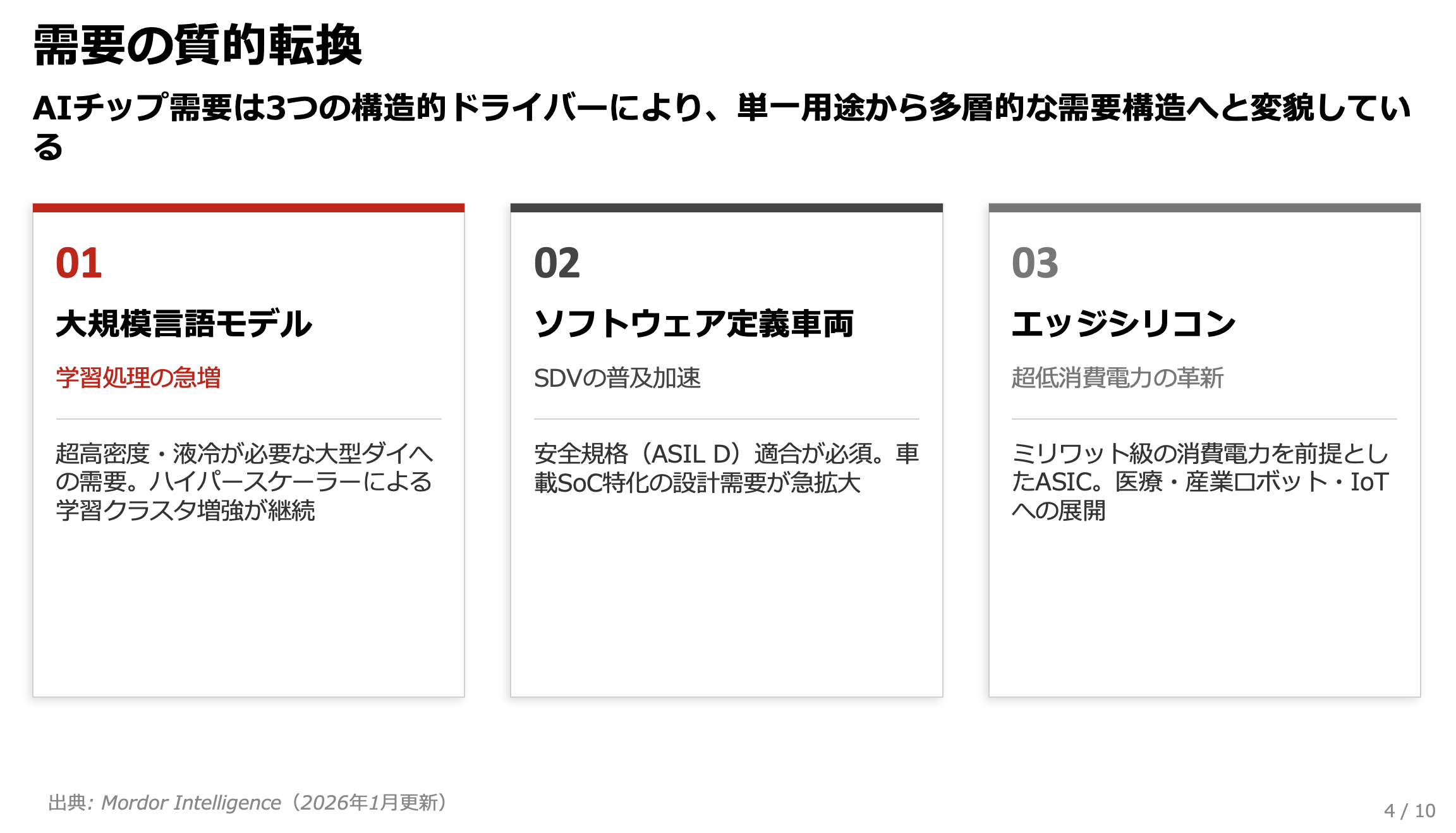

この成長を構造的に支える力として、大規模言語モデルが要求する計算処理の急増、ソフトウェア定義車両の普及加速、超低消費電力エッジシリコンの技術革新という3つが挙げられています。
この3要素の並立が重要なのは、それぞれが異なる時間軸と、異なるアーキテクチャを必要とするからです。学習処理は超高密度かつ液冷が必要な大型ダイを求め、エッジ推論はミリワット級の消費電力を前提としたASICを求め、車載用途は安全規格（ASIL D）への適合を求めます。一つのチップが全てを担う時代は終わり、用途の分散がシリコンの多様化を促しているのです。
GPUの支配とその亀裂----ASICが変える競争の地形

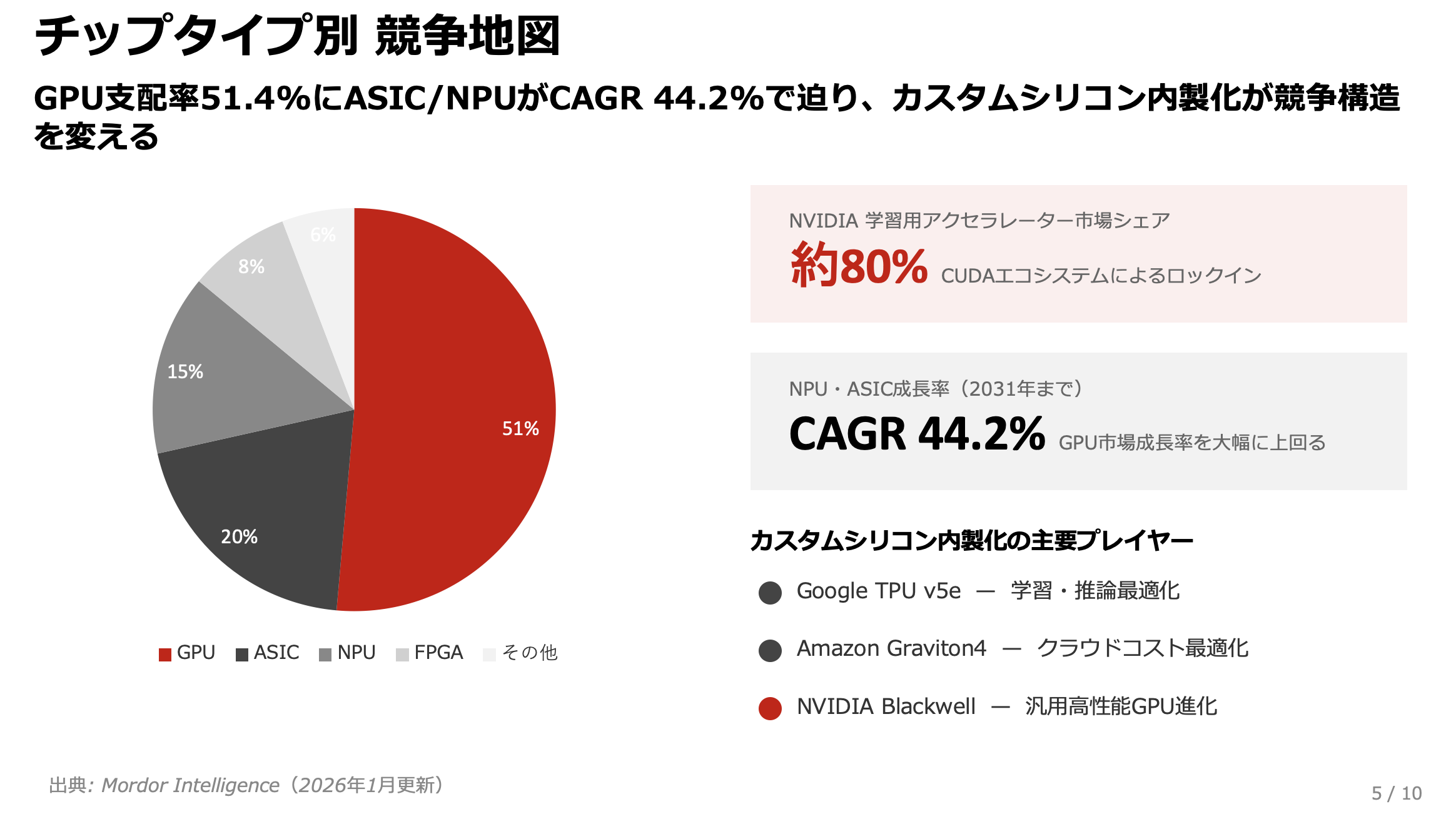

2025年時点でGPUはAIチップ市場全体の51.40％のシェアを占めており、NVIDIAは学習用アクセラレーター市場の約80％を掌握しています。 この支配力の根拠はハードウェア性能だけではありません。CUDAという独自のソフトウェアエコシステムが、開発者の習熟コストを高め、他プラットフォームへの移行を難しくしています。エコシステムのロックインが競争優位の核心にあるという点において、これはハードウェア市場というよりプラットフォーム市場の論理に近いといえます。
しかし、この支配構造には亀裂が入り始めています。NPUとASICは2031年に向けて44.2％という高い年平均成長率で拡大すると予測されています。カスタムシリコンへのシフトを牽引しているのは、大手クラウド各社の垂直統合戦略です。GoogleのTPU v5e、AmazonのGraviton4はいずれも、汎用GPUに頼り続けることで生じる調達コストと性能効率のギャップを埋めるために設計されました。これらのカスタムチップは外販されず、クラウドサービスの競争力として内部に取り込まれています。
結果として市場では二つの動きが並走しています。一方ではNVIDIAのBlackwellアーキテクチャのような汎用高性能GPUへの需要が拡大し続け、他方では特定ワークロードに最適化されたASICや車載向けSoC（System on Chip）が市場シェアを着実に拡大しています。汎用と特化の二極化が進む中、企業の調達判断はチップ単体の性能比較から、ソフトウェアスタックの可搬性、電力効率、サプライチェーンの安定性まで含む多次元の評価に移行しています。
3ナノの壁と輸出規制----供給側に積み上がるリスク

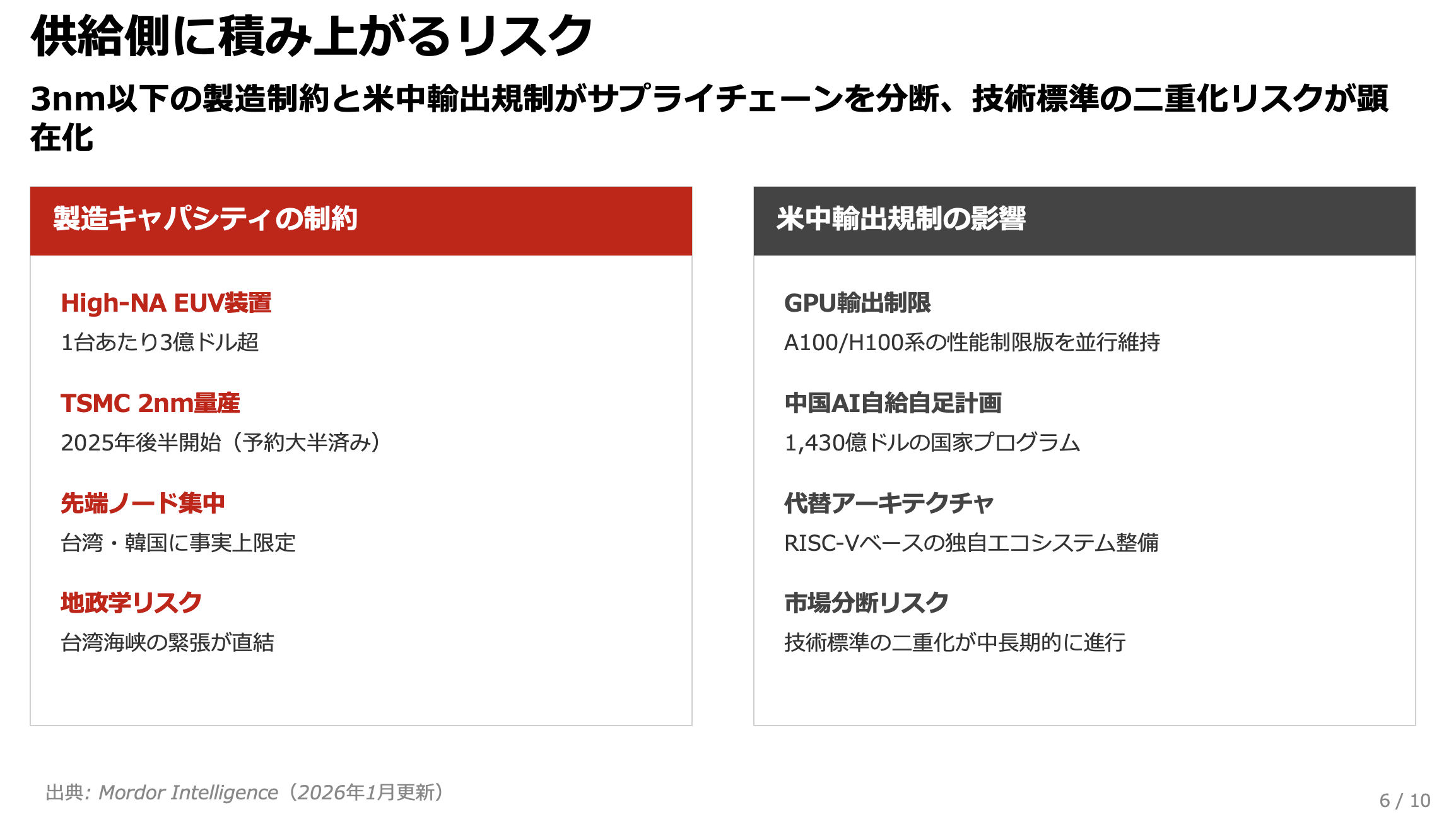

需要の多様化と並行して、供給側には構造的な制約が重なっています。3ナノメートル以下のノードに必要な高開口数（High-NA）EUV露光装置は1台あたり3億ドルを超える価格であり、数量も限られています。TSMCは2ナノメートルの量産を2025年後半に開始したものの、主要顧客による先行予約が大半を占めている状況です。
この供給制約は単なる一時的なボトルネックではありません。最先端ノードへのアクセスが事実上、台湾と韓国に集中している現状は、地政学リスクと直結しています。中国が高開口数リソグラフィへのアクセスを制限されていることで、グローバルなサプライチェーンの分断が進み、技術標準の二重化という事態が生じるリスクも指摘されています。
輸出規制の影響は需要側にも波及しています。米国政府による対中GPU輸出規制は、NVIDIAやAMDがA100/H100系の一部製品を中国市場向けに性能制限版へ変更することを余儀なくさせ、実質的に異なる製品ラインを並行して維持するという非効率を生んでいます。一方、中国は1430億ドルというAI自給自足に向けた国家プログラムを投じており 、国産チップ開発の加速とRISC-Vベースの代替アーキテクチャの整備を進めています。この動きは短期的には中国のキャッチアップを遅らせますが、中長期的には独自エコシステムの確立による市場分断という新たなリスクを生み出します。
クラウドからエッジへ----展開地図の再編が問うインフラ戦略

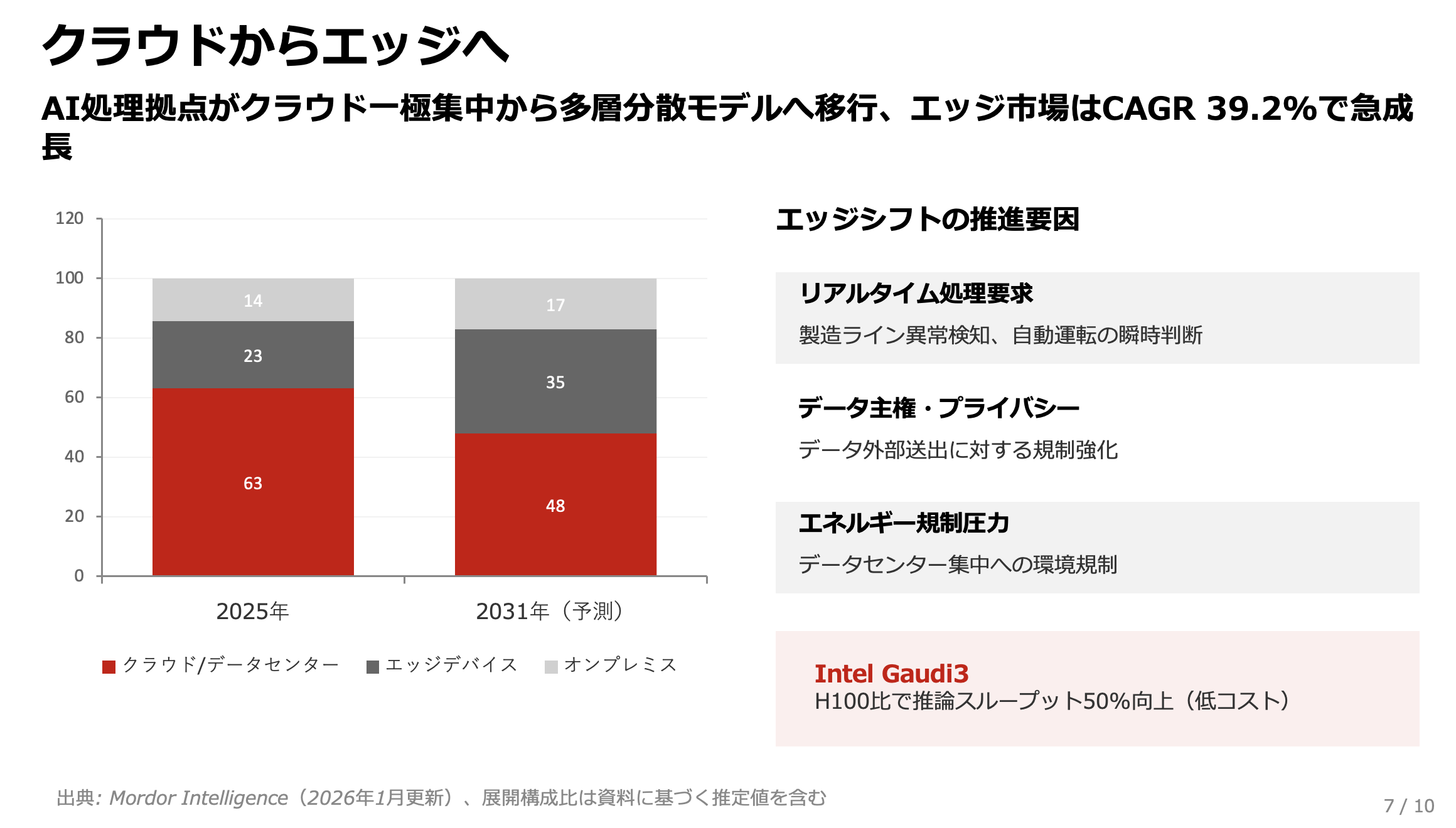

2025年時点でクラウドおよびハイパースケールデータセンターはAIチップ市場全体の63.10％を占めていますが、エッジデバイス向けの市場は2031年まで年平均39.2％で成長する見込みです。この数字が示すのは、AIの処理拠点がクラウドだけでは完結しなくなりつつあるという現実です。
エッジへのシフトを促す力は複合的です。リアルタイム処理への需要（製造ライン上の異常検知や自動運転における瞬時判断）、データを外部に送出することで生じるプライバシー・主権上の問題、そしてデータセンター集中によるエネルギー消費への規制圧力が同時に作用しています。
企業にとって意味するところは、AIインフラ戦略が「どのクラウドを選ぶか」という問いから「何をクラウドで、何をエッジで、何をオンプレミスで処理するか」という配置設計の問いへと移行したということです。IntelのGaudi3アクセラレーターはNVIDIAのH100に対して推論処理で50％高いスループットを低コストで実現するとされており 、オンプレミス回帰の選択肢を現実的なものにしています。クラウド、プライベートクラウド、ハイブリッド、エッジという多層モデルの中で、どの処理をどこに置くかという判断が、AIコストとリスクの構造を大きく左右する時代に入っています。
自動車産業がAIチップ市場の「次の重力源」となる理由

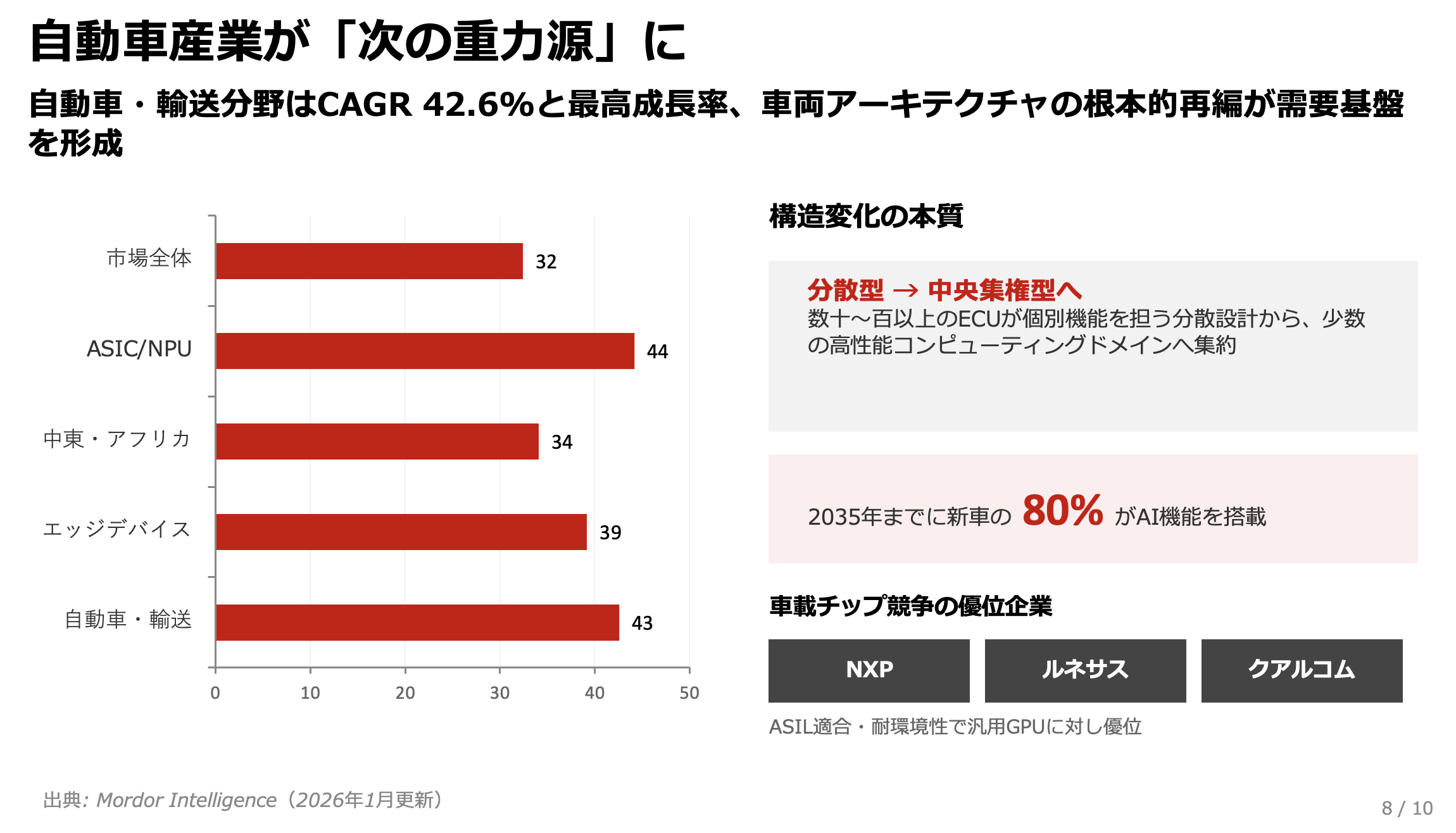

2025年時点で消費者向け電子機器がAIチップ用途の26.40％を占めていますが、自動車・輸送分野は2031年に向けて年平均42.6％という最も高い成長率が見込まれています。この予測を単純に"自動車のデジタル化"として解釈するだけでは不十分です。その本質は、車両アーキテクチャ自体の根本的な再編にあります。
従来の自動車は数十から百以上の電子制御ユニット（ECU）が個別機能を担う分散型の設計でした。これが現在、少数の高性能コンピューティングドメインに集約される中央集権型へと転換しつつあります。業界分析によると、2035年までに新車の80％がAI機能を搭載すると予測されており、推論クラスのアクセラレーターに対する大規模な需要基盤が形成されることになります。
この変化が半導体市場に持つ意味は大きく二点あります。第一に、車両の設計サイクルは7年から10年に及ぶため、現在採用が決定されたチップは長期の安定需要を生み出します。第二に、車載半導体は性能だけでなく機能安全規格（ASIL）や耐環境性という追加要件を満たす必要があり、汎用GPUではなく特化設計のSoCが優位に立ちやすい領域です。これはNVIDIAの牙城が相対的に揺らぎやすいセグメントであり、NXPやルネサス、クアルコムなど車載特化の開発力を持つ企業が設計受注を積み上げている状況です。
アジア・パシフィックの優位と「国家主導の需要創出」が変えるルール

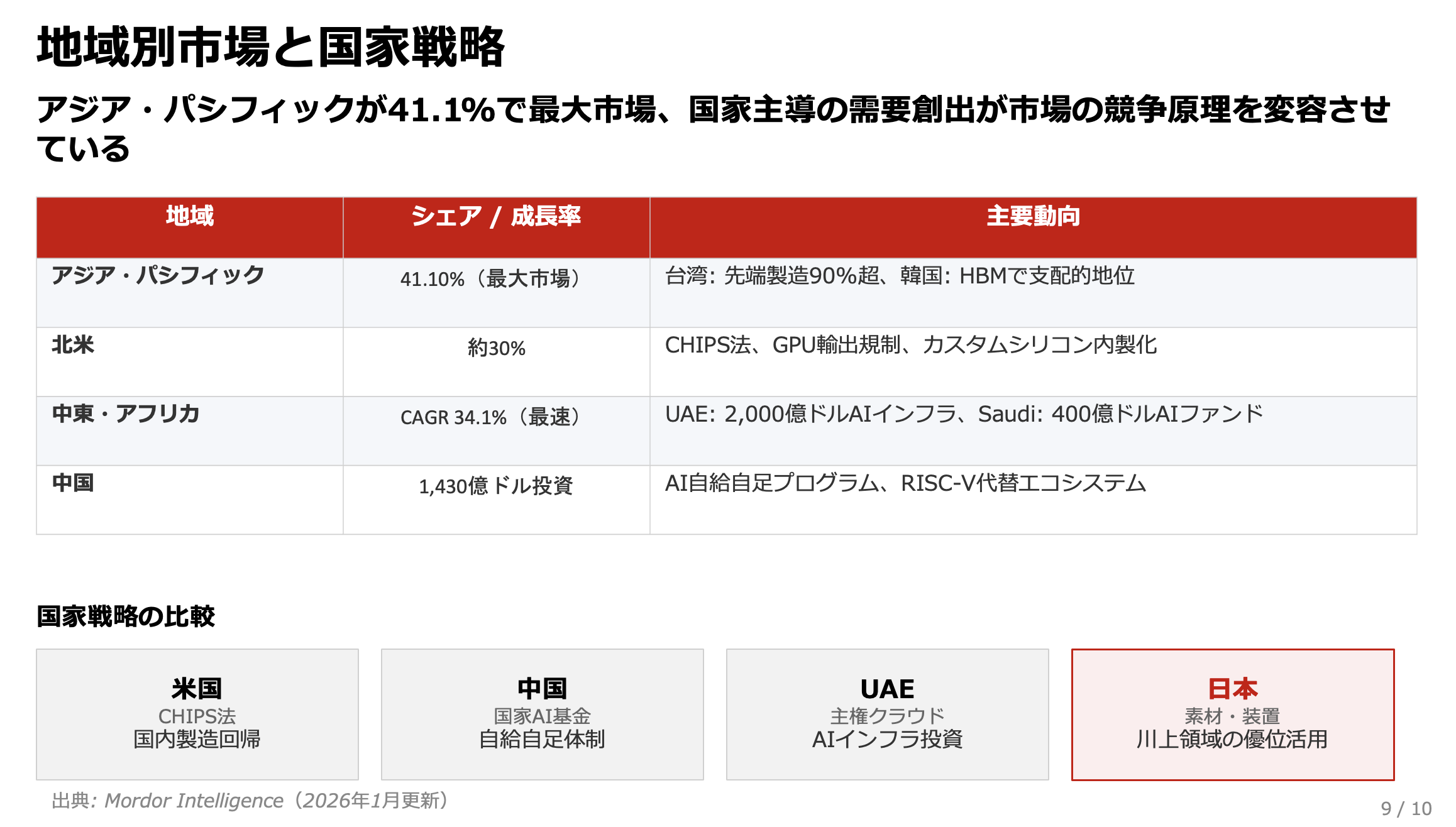

アジア・パシフィックは2025年時点でAIチップ市場全体の41.10％を占める最大市場です。台湾は先端AI製造の90％超を担い、韓国はHBM（高帯域幅メモリ）分野で支配的な地位を保持しています。 この地域的集中は供給の効率性をもたらす一方、前述のとおり地政学的な集中リスクをも意味しています。
一方で市場地図の変化として見逃せないのが、中東・アフリカ地域の台頭です。この地域は2031年まで年平均34.1％という世界最速の成長率が見込まれており、UAEの2000億ドル規模のAIインフラ計画やサウジアラビアのビジョン2030に基づく400億ドルのAIファンドが直接投資を呼び込んでいます。
ここで問われるのは、国家主導の需要創出が市場の競争原理をどう変えるかという点です。米国のCHIPS法、中国の国家AI基金、UAEの主権クラウド構想は、いずれも純粋な市場原理とは異なる調達・投資の論理で動いています。補助金と規制が絡み合う領域では、技術的優位だけが競争力の源泉にならず、地政学的な立ち位置や標準化プロセスへの関与が企業の設計受注に直結します。日本企業が独自の存在感を維持するためには、製品競争力に加えて、こうした政策エコシステムへの関与戦略を持つことが求められています。

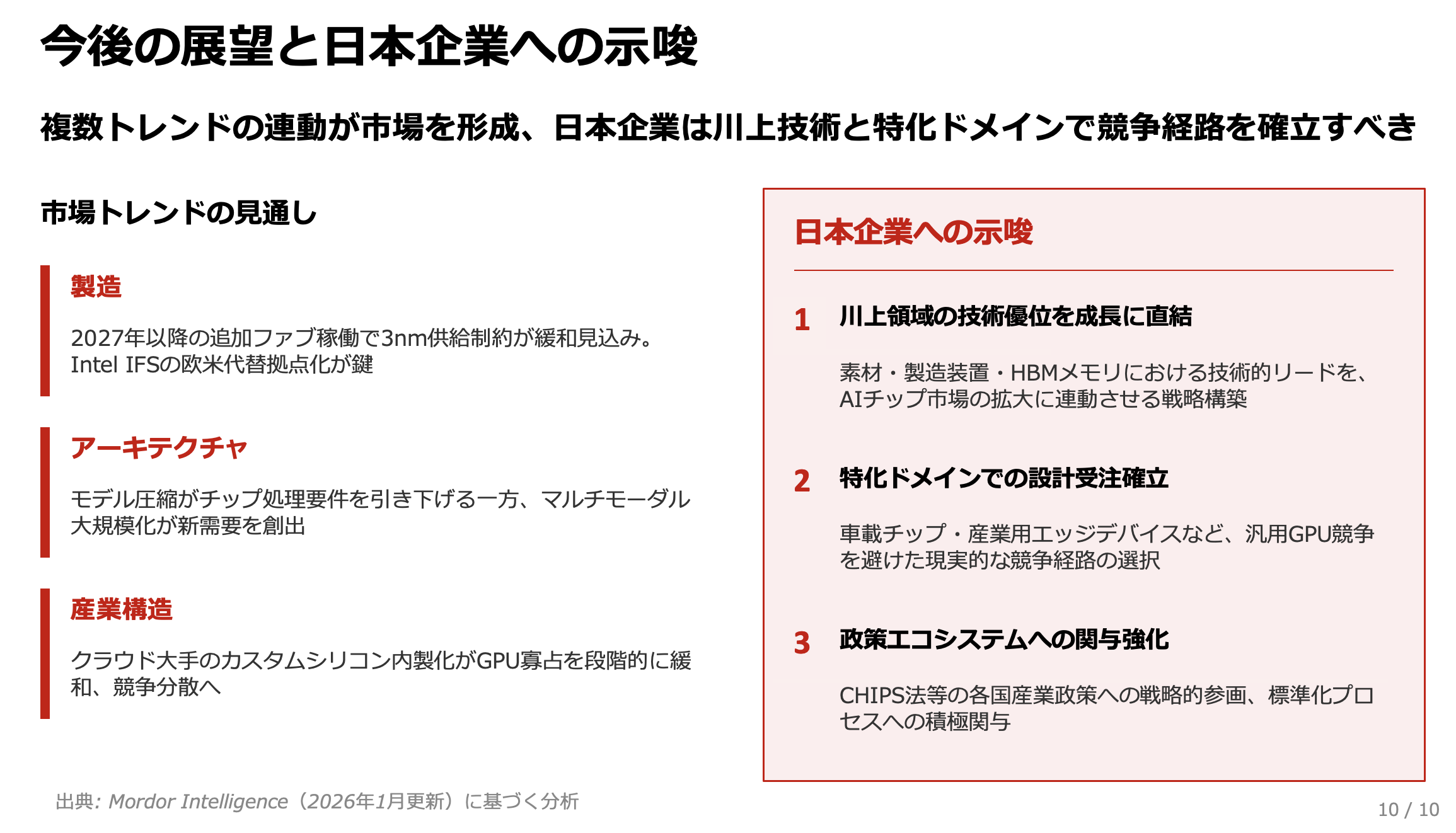

今後の展望
AIチップ市場の今後を読む上で重要となるのは、複数のトレンドが単独ではなく連動することで生まれる変化です。
製造面では、2027年以降に追加ファブが稼働すれば3ナノ以下の供給制約が緩和される見込みですが、その恩恵を受けるのはTSMCへの依存を分散できた企業に限られるでしょう。IntelのIFS（Intel Foundry Services）が欧米の代替拠点として機能するかどうかは、2027年の損益分岐点達成という目標の達成いかんによって大きく変わります。
アーキテクチャの面では、モデル圧縮技術の高度化がチップあたりの処理要件を引き下げる一方、マルチモーダルモデルの大規模化が新たな学習需要を生み続けます。この二つの力が相殺しながら進む中、企業が投資判断を下すタイミングの見極めが一段と難しくなると考えられます。
産業構造の観点では、クラウド大手によるカスタムシリコン内製化の加速が、GPU専業ベンダーへの依存を段階的に緩和していきます。この動きはシリコン市場の寡占構造を一定程度崩し、より分散した競争環境への移行を促す可能性があります。
素材・製造装置・HBMメモリといった川上領域における技術優位を、AIチップ市場の成長に直結させる戦略の構築が期待されます。また、車載向けチップや産業用エッジデバイスという特化領域では、汎用GPU競争に参入するよりも特定ドメインで設計受注を確立する戦略が現実的な競争経路となるでしょう。
