エッジAIチップ市場、2031年に115億ドル規模へ――半導体の「現場回帰」が産業地図を塗り替える
Mordor Intelligenceが2026年1月16日に公開したレポートによると、エッジAIチップ市場は2025年の36億7000万ドルから、2031年には115億4000万ドルへと急成長することが想定されています。IoTセンサーの爆発的な増加やデータプライバシー規制の強化を背景に、これまでデータセンターに集約されていた推論処理が末端のデバイスへと移行しつつある状況です。
Edge AI Chips Market Size & Share Analysis - Growth Trends and Forecast (2026 - 2031)

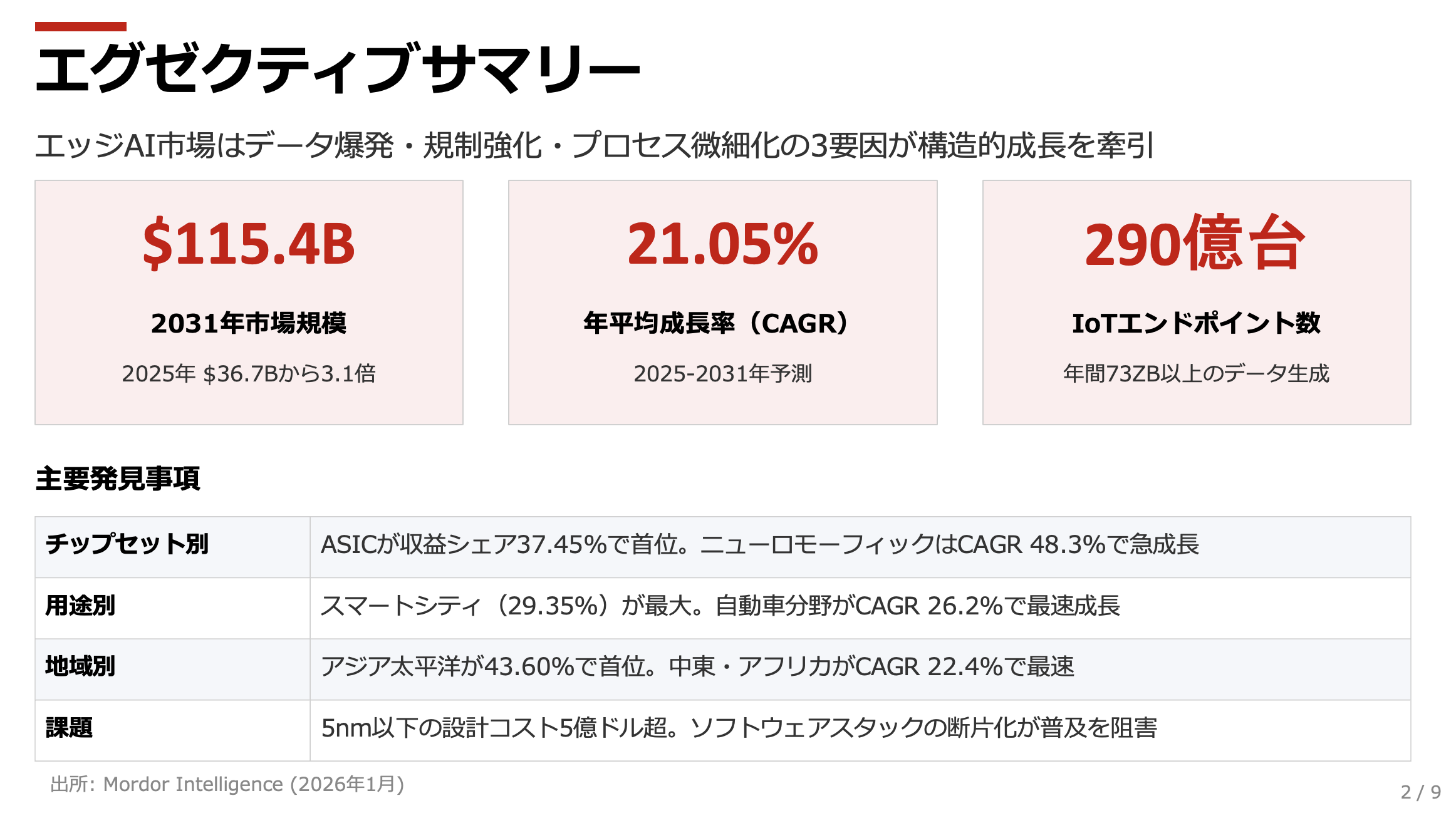

調査会社Mordor Intelligenceが2026年1月に公表したレポートによると、エッジAIチップの世界市場規模は2025年の36.7億ドルから2031年には115.4億ドルへ拡大し、年平均成長率（CAGR）は21.05%に達すると予測されています。背景には、クラウド集中型のAI処理モデルが抱える遅延・通信コスト・プライバシーの課題があり、推論処理をデバイス側で完結させる「分散知能アーキテクチャ」への移行が加速している状況です。GDPRやCCPAに代表されるデータ保護規制の強化、5Gネットワークの商用展開、そして5nm以下の先端プロセスノードの実用化が、この構造転換を後押ししています。同時に、設計コストの高騰やソフトウェアスタックの断片化といった課題も顕在化しており、市場の成長と産業再編は表裏一体の関係にあります。
今回は、エッジAIチップ市場の成長を支える技術的・制度的要因、チップセット別・地域別の競争構造や産業応用の実態、そして、今後の展望について取り上げたいと思います。

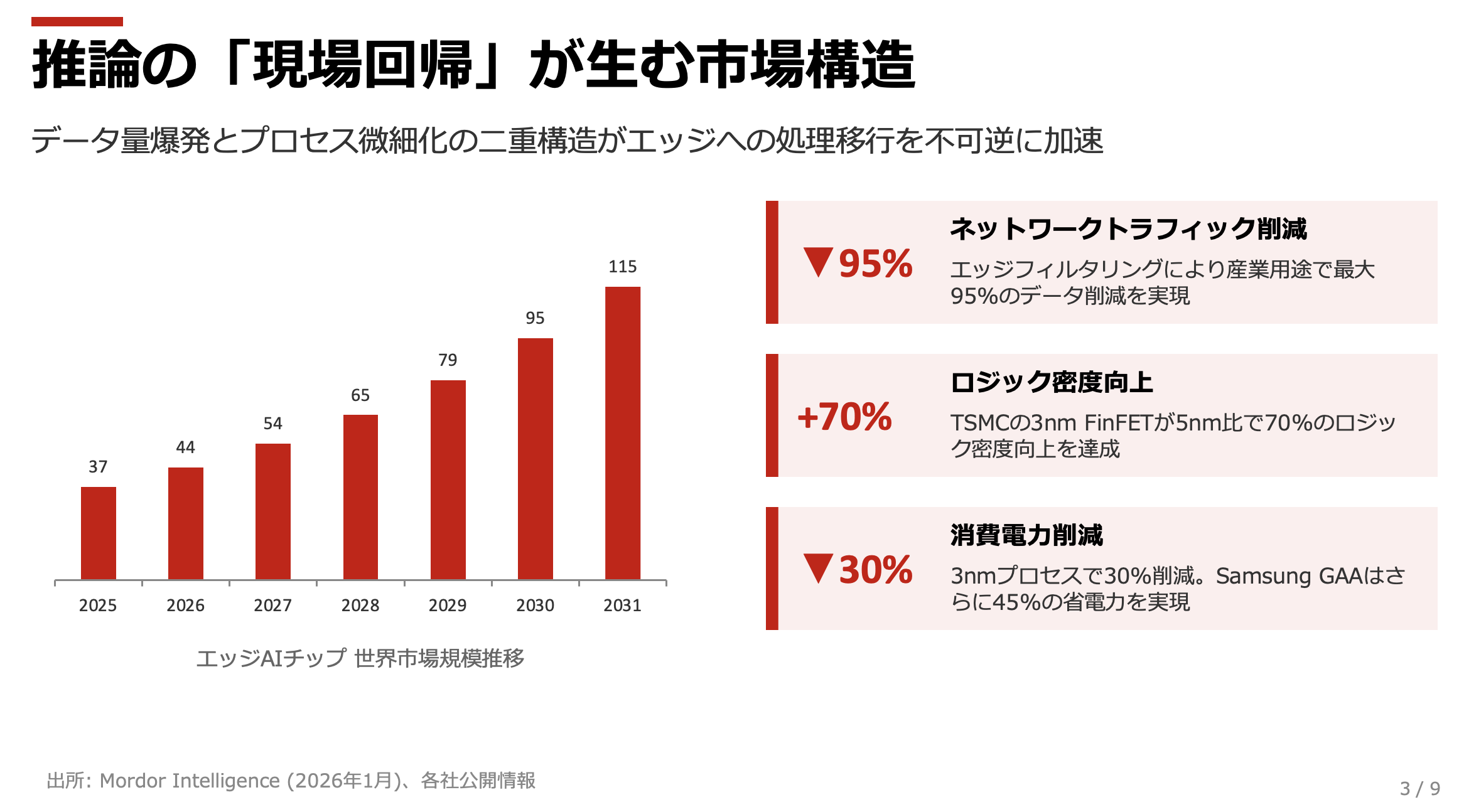

推論の「現場回帰」が生み出す市場構造
エッジAIチップ市場の急拡大を理解するには、まずAI処理の重心がクラウドからデバイスへ移動している構造的な力学を把握することが重要となります。2024年時点でIoTエンドポイントは全世界で290億台を超え、年間73ゼタバイト以上のデータを生成しています。この膨大なデータをすべてクラウドに送信して処理するモデルは、通信コストと遅延の両面で限界を迎えつつあります。Mordor Intelligenceのレポートによると、産業用途ではエッジ側でデータをフィルタリングすることでネットワークトラフィックを最大95%削減した事例が報告されており、Texas Instrumentsのレーダーセンサーは帯域幅を87%削減しつつ応答速度を76%改善したとしています。
こうした効率改善を可能にしているのが、プロセスノードの微細化です。TSMCの3nm FinFETプラットフォームは5nm世代に比べてロジック密度を70%向上させ、消費電力を30%削減しました。Samsungのゲートオールアラウンド（GAA）技術はさらに45%の省電力を実現しており、ウェアラブル端末やファンレスゲートウェイなど、熱設計に制約がある機器への搭載が広がっています。業界関係者の間では、TSMCの3nmおよび5nm生産ラインが2026年上期に稼働率100%に達するとの見方が広がっており、先端プロセスの供給逼迫がチップ価格の上昇圧力として作用することが想定されます。
つまり、エッジAIチップ市場の成長は、データ量の爆発とプロセス技術の進歩という二つの構造的要因が重なり合った結果であり、景気循環に依存する一過性のトレンドではないと考えられます。

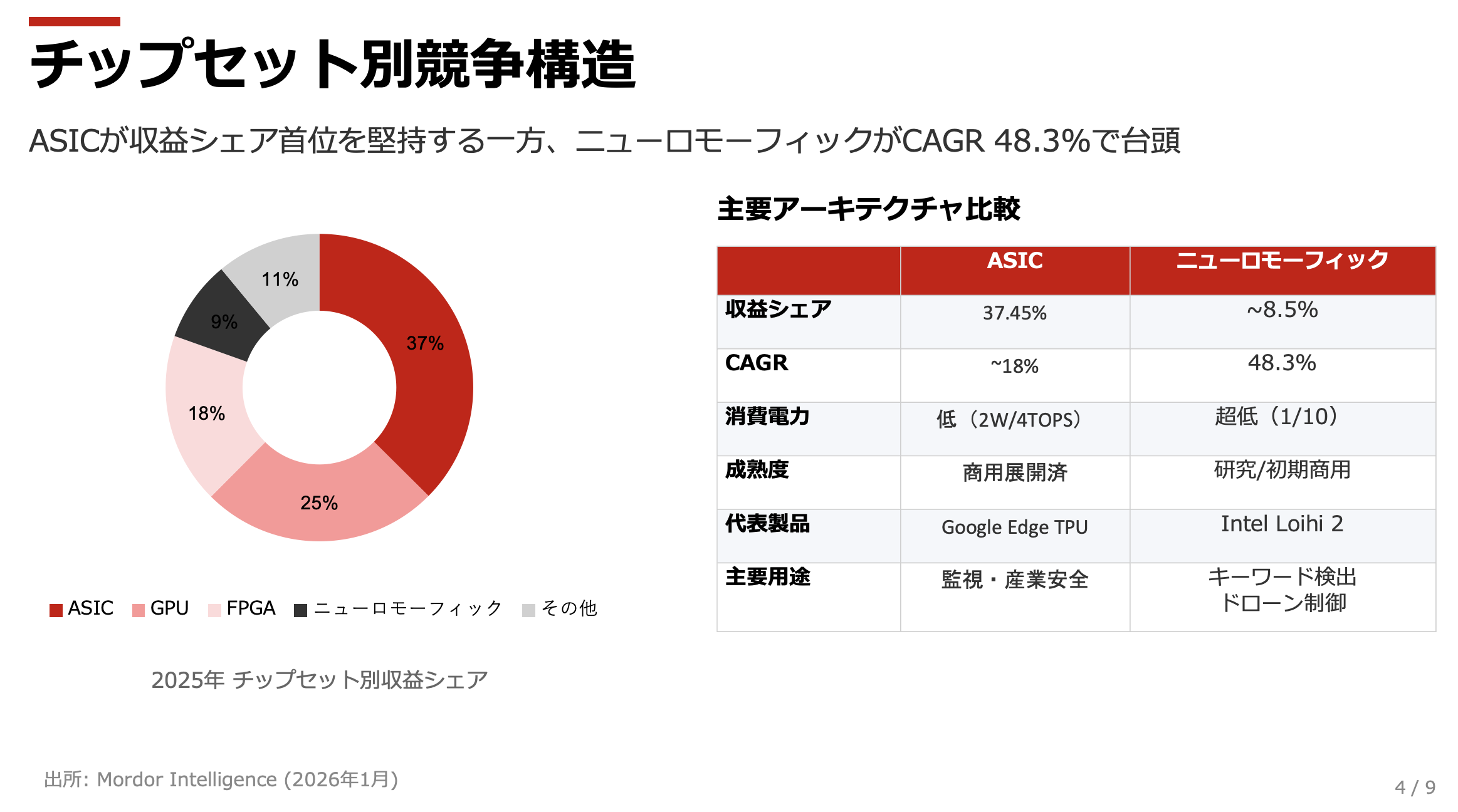

チップセット別競争：ASICの支配とニューロモーフィックの胎動
チップセットの種類別で見ると、ASIC（特定用途向け集積回路）が2025年の収益シェアの37.45%を占めて首位に立っています。GoogleのEdge TPUが2Wの消費電力で4TOPSの処理能力を実現し、監視カメラ向けSoCが複数の4K映像ストリームを同時処理する性能を発揮するなど、確定的なデータパスによる低遅延・低消費電力が、産業安全や監視の分野で高く評価されています。ベンダー各社は量子化・コンパイル・ランタイムを統合した専用ソフトウェアキットを提供し、エコシステムへのロックイン効果を高めています。
一方、成長率で注目を集めているのがニューロモーフィックチップです。脳の神経回路を模したイベント駆動型設計により、メモリと演算を同一基板上に配置するこのアーキテクチャは、2031年までに48.3%のCAGRで成長すると予測されています。IntelのLoihi 2は、常時起動型のキーワード検出において従来比10分の1の消費電力を達成したと報告されています。欧州やアジアの研究コンソーシアムでは、触覚ロボティクスや自律ドローン群制御への応用研究が進んでおり、マイクロジュール単位の電力予算が実現可能性を左右する領域で存在感を増しています。
ただし、ニューロモーフィックチップが商用市場で本格的な地位を確立するには、ソフトウェアライブラリの成熟と製造プロセスにおける非同期コアの統合という二つのハードルを越えることが求められています。ASICの堅固な市場支配と新興アーキテクチャの急成長が並行して進む構図は、チップ設計の多様化と選択の複雑化を意味しており、企業のシリコン調達戦略にも影響を与えるでしょう。

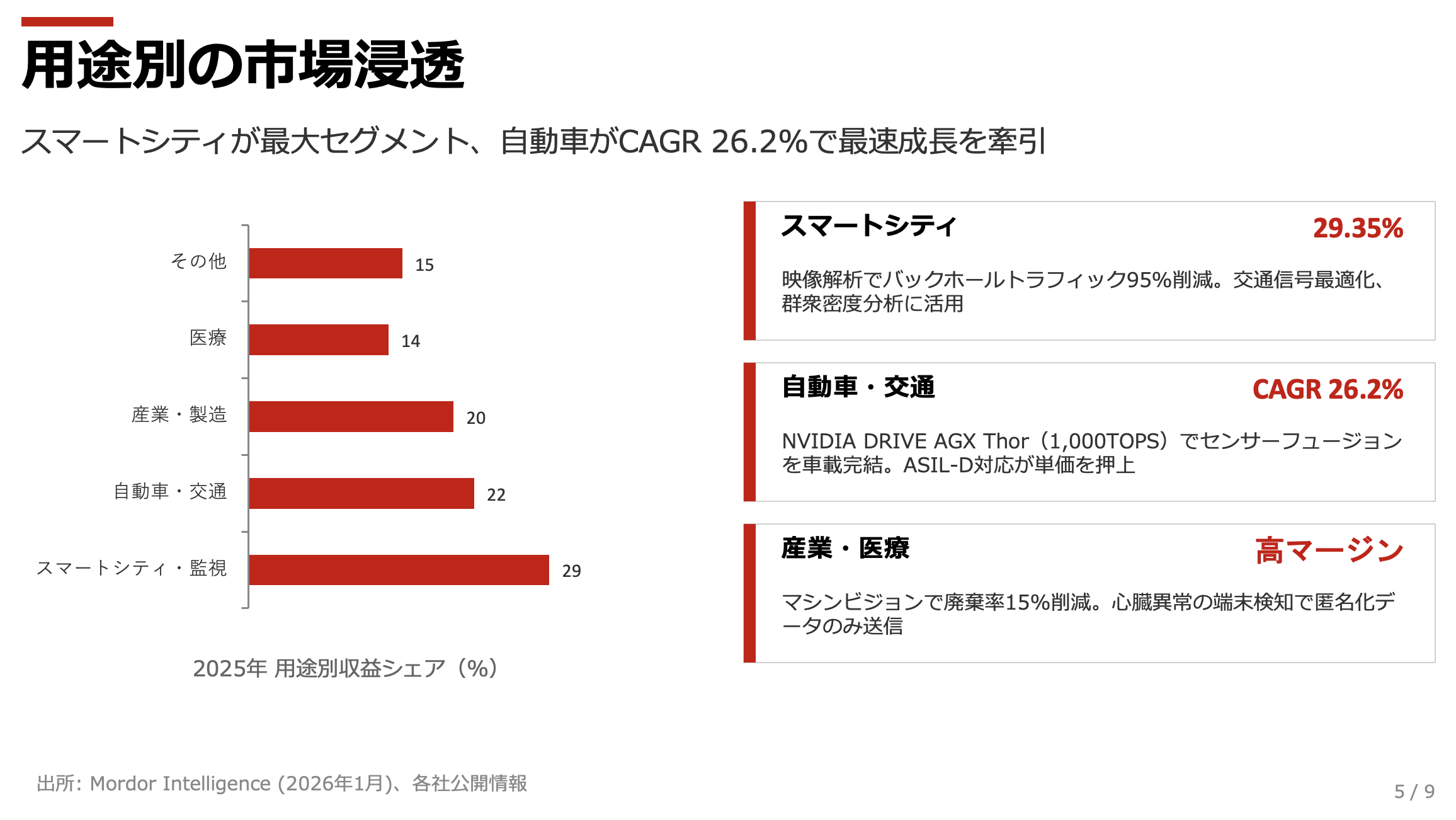

用途別の浸透：スマートシティから車載、そして産業現場へ
エンドユーザー産業別に見ると、2025年時点でスマートシティ・監視システムが収益の29.35%を占め、最大のセグメントとなっています。自治体による交通信号最適化、群衆密度分析、インフラ点検への投資が需要を押し上げており、デバイス上での映像解析によってバックホールトラフィックを95%削減した試験結果も報告されています。公安機関にとっては、インシデント検知の低遅延化に加え、生映像を管轄区域内に留めるコンプライアンス上の利点が、導入を後押しする要因となっています。
成長率で上位に位置するのは自動車・交通分野であり、2026年から2031年にかけて年率26.2%の拡大が見込まれています。MagnaがNVIDIAのDRIVE AGX Thor SoC（1,000TOPS）を統合した事例は、センサーフュージョン、経路計画、ドライバーモニタリングを車載で完結させるコンピュート需要の大きさを示しています。ISO 26262に基づく機能安全の認証要件とASIL-D対応が1台あたりのチップ価値を引き上げ、長期的な収益拡大に寄与すると期待されます。
産業用途では、エッジ対応のマシンビジョンが不良品をミリ秒単位で排除し、パイロットプログラムで廃棄率を15%削減した実績があります。医療分野でも、心臓の異常をデバイス上で検知し、匿名化されたトレンドデータのみをサーバーへ送信する患者モニタリングユニットの導入が進んでいます。こうした産業・医療用途は、長寿命・高耐熱・ファームウェアの現場更新といった要件を伴うため、コンシューマー向けよりも高いマージンを確保でき、市場全体の収益性を底上げする構造となっています。

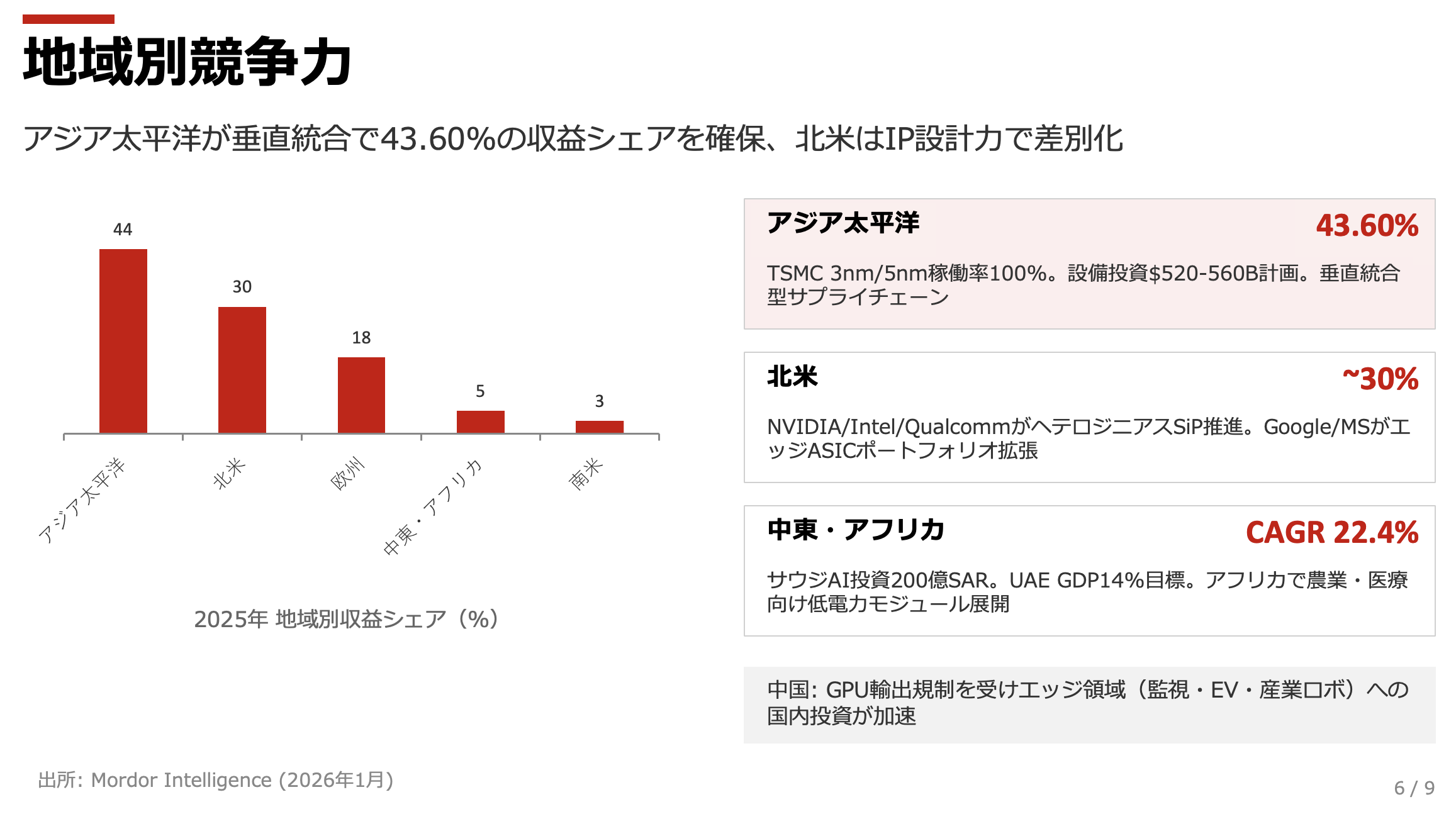

地域別競争力：アジア太平洋の垂直統合と北米のIP優位
地域別ではアジア太平洋が2025年に43.60%の収益シェアを握り、圧倒的な首位を維持しています。その競争力の源泉は、ウエハー製造から先端パッケージング、ODM製造までを網羅する垂直統合型サプライチェーンにあります。TSMCは5nmおよび3nmラインで稼働率100%を維持し、2026年には520億〜560億ドルの設備投資を計画しています。Samsungはロジック供給に加えて広帯域メモリスタックを組み合わせることで、低遅延推論アクセラレータに不可欠なシナジーを提供しています。中国では、データセンター向けGPUへの輸出規制を受けて、スマート監視、EV向けECU、産業用ロボットコントローラなどエッジ領域へのシリコン投資が加速している状況です。
北米は知的財産の設計力とソフトウェアエコシステムで差別化を図っています。NVIDIA、Intel、QualcommはAIロジックをCPUや通信モジュールと隣接配置するヘテロジニアスなダイスタッキング技術を推進し、ロボティクスやプライベート5G基地局向けのシングルパッケージソリューションを展開しています。GoogleやMicrosoftといったクラウドハイパースケーラーも、オンプレミスアプライアンスに組み込むエッジ推論ASICへと自社シリコンのポートフォリオを拡張しています。
規模こそ小さいものの、中東・アフリカが2026〜2031年に22.4%というCAGRで最速の成長を見せる点も見逃せない動向です。サウジアラビアはAI関連に200億SAR（約53.3億ドル）を計上し、UAEは2030年までにGDPの14%をAIから創出する目標を掲げています。アフリカでは、接続環境が限られた地域で土壌水分分析や結核スクリーニングを行う低消費電力エッジモジュールの展開が始まっており、エッジAIが先進国とは異なる文脈で社会課題の解決手段として機能し始めています。

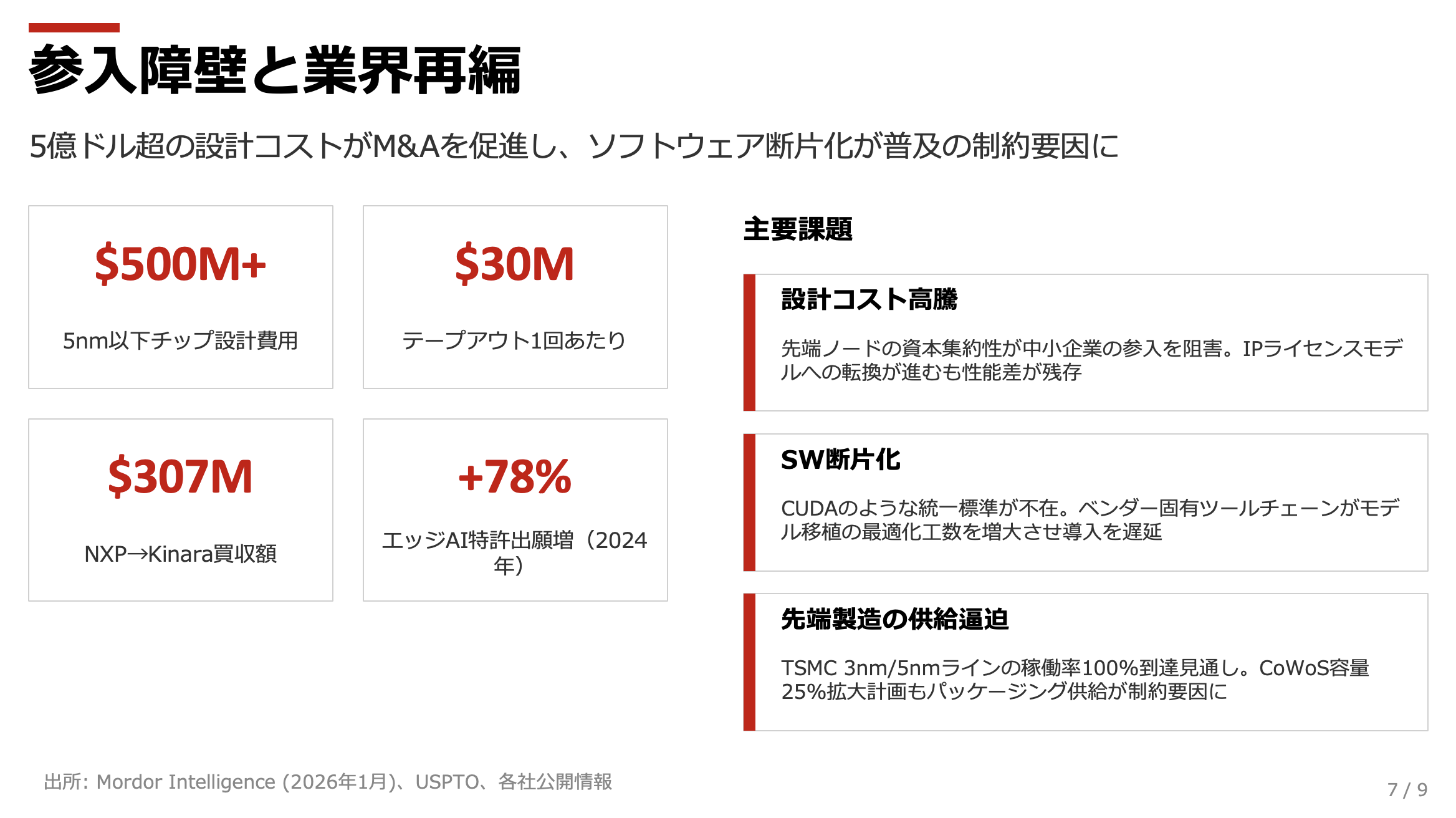

参入障壁と業界再編：5億ドルの設計コストが意味するもの
エッジAIチップ市場の高成長は、同時に参入障壁の高さとも表裏一体です。5nm以下のアクセラレータを設計するには5億ドル以上の費用が必要となり、テープアウト1回あたりのコストは約3,000万ドルに達するとされています。この資本集約性は大手企業に有利に働き、NXPがKinaraを3億700万ドルで買収した事例に代表されるように、M&Aを通じた統合が進んでいます。規模の小さなイノベーターはIPブロックのライセンス供与に戦略を切り替えるケースが増えていますが、モノリシックな独自設計との性能差を埋めきれない状況も続いています。
ソフトウェアスタックの断片化も深刻な課題です。エッジ向けフレームワークはベンダー固有のツールチェーンからオープンソースカーネルまで多岐にわたり、CUDAのような統一的な開発標準が存在しないため、モデルをシリコンターゲットごとに手動で最適化する作業が発生します。スマートファクトリーやコネクテッドリテールの案件では、この最適化工数がプロジェクト期間を大幅に延伸させる要因となっており、ハードウェアの相互運用性を要求する企業調達が鈍化する一因ともなっています。
競争環境のもう一つの注目点はパテント活動です。米国特許商標庁は2024年にエッジAI関連の出願件数が前年比78%増加したと記録しており、非同期演算ファブリック、オンチップメモリ階層、熱対応配置に関する特許が急増しています。先端パッケージング分野でも、2.5Dインターポーザやハイブリッドボンディングが競争の焦点となっており、TSMCはCoWoS容量の25%拡大を計画しています。先端製造能力とソフトウェアエコシステムの双方を確保できる企業が、今後のヘテロジニアスなマルチダイ時代において不均衡な収益を獲得できると考えられます。

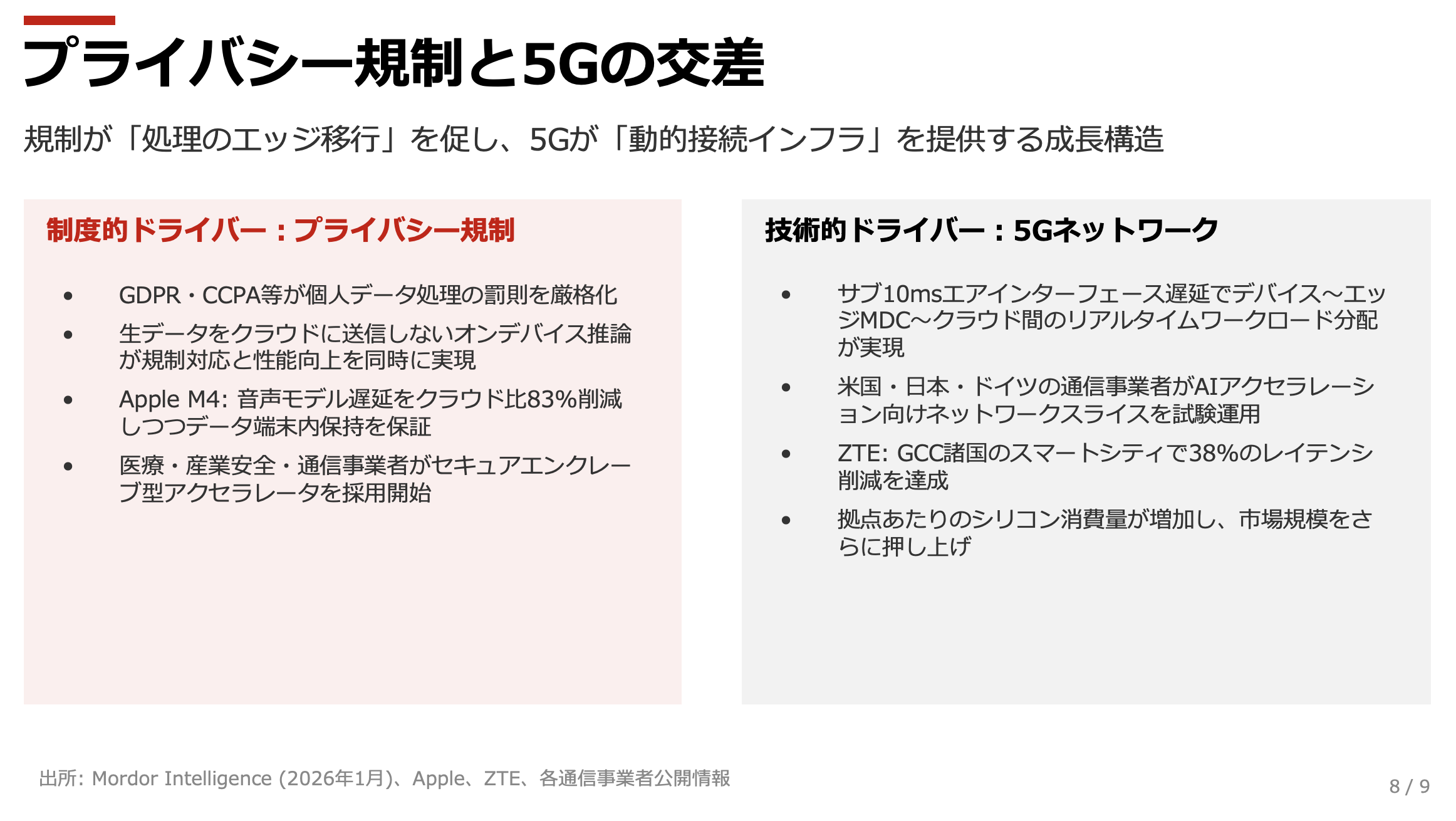

プライバシー規制と5G：制度と技術が交差する成長ドライバー
エッジAIチップの需要を押し上げるもう一つの構造的要因は、データプライバシー規制と通信インフラの進化が交差する地点にあります。GDPRやCCPAが個人情報の取り扱いに対する罰則を厳格化する中、生データをクラウドに送信せずデバイス上で推論を完結させるモデルが、規制対応と性能向上を同時に実現する解として浮上しています。Appleが自社のM4プロセッサで音声モデルのラウンドトリップ遅延をクラウド代替比で83%削減しつつ、データの端末内保持を保証した事例は、コンシューマー領域での基準を引き上げました。医療機関、産業安全システム、通信事業者も同様のフレームワークを採用し始めており、セキュアエンクレーブ型アクセラレータへの新たな需要が生まれています。
5Gネットワークの展開は、この流れをさらに加速させています。サブ10msのエアインターフェース遅延により、デバイス上のシリコン、エッジマイクロデータセンター、リージョナルクラウドの間でリアルタイムにワークロードを分配する構成が現実のものとなりました。米国、日本、ドイツの通信事業者はAIアクセラレーション向けに最適化されたネットワークスライスの試験運用を進めており、コンピュータビジョンのタスクが階層間をシームレスに移動する環境が構築されつつあります。ZTEがGCC諸国のスマートシティプロジェクトで展開した「ネットワーク＋コンピューティング＋AI」スタックは、同等のスループットで38%のレイテンシ削減を達成したとしています。
プライバシー規制が「処理をエッジへ移す」制度的インセンティブを形成し、5Gが「エッジとクラウドを動的に接続する」技術的インフラを整備する。この二つの力が交差することで、拠点あたりのシリコン消費量は増加し、エッジAIチップの市場規模はさらに押し上げられると想定されます。

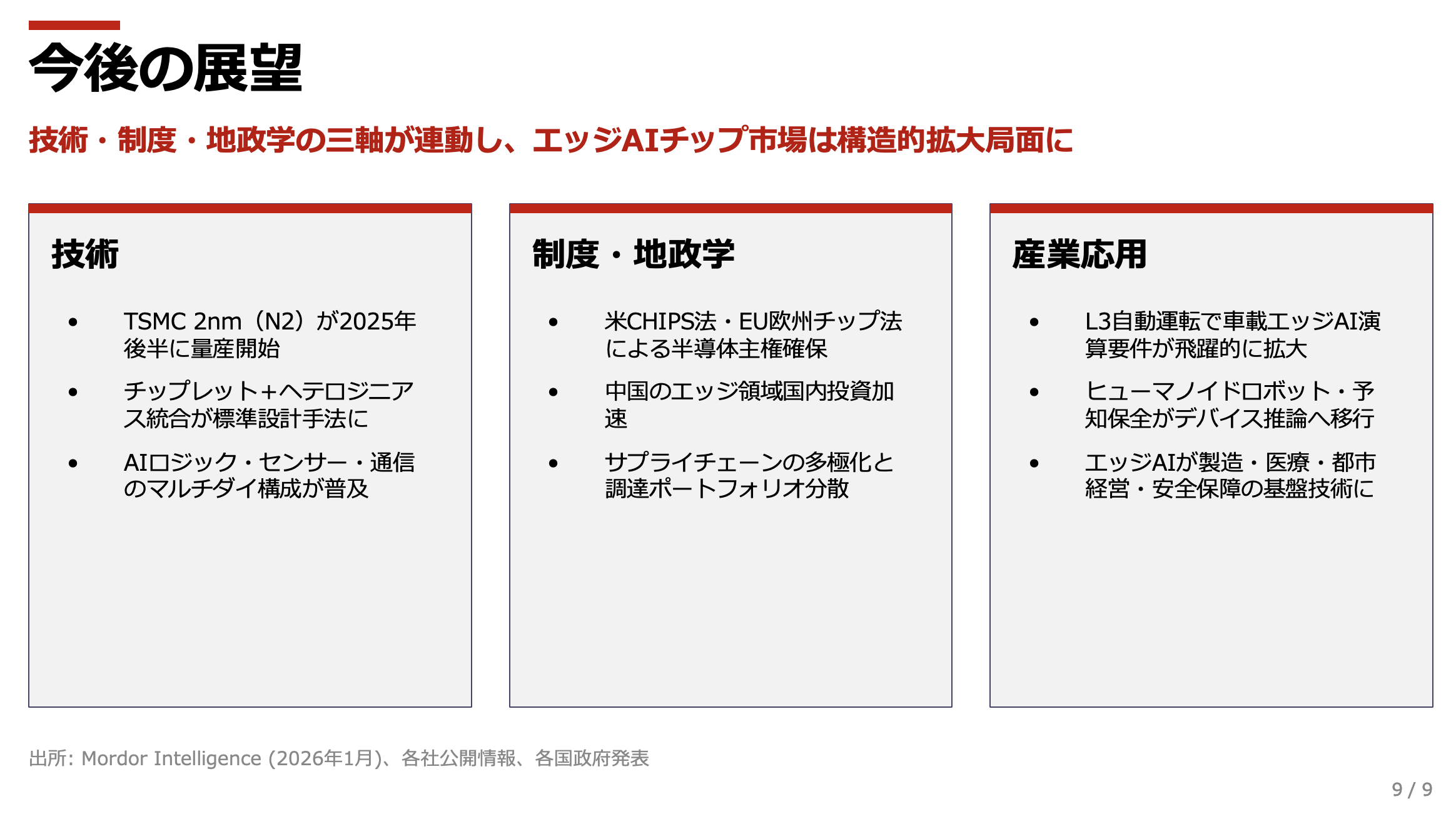

今後の展望
エッジAIチップ市場は、技術・制度・地政学という三つの軸が連動しながら拡大する局面に入っています。技術面では、TSMCの2nmプロセス（N2）が2025年後半に量産を開始し、3nm比でさらに10〜15%の性能向上もしくは25〜30%の消費電力削減を実現すると見込まれています。チップレットとヘテロジニアス統合が標準的な設計手法となる中、AIロジック・センサーハブ・通信モジュールを一つのパッケージに収めるマルチダイ構成が、エッジ機器のフォームファクタと性能の双方を押し広げると期待されます。
制度面では、各国政府による半導体主権の確保が投資の方向性を規定しています。米国のCHIPS法やEUの欧州チップ法に加え、中国が輸出規制への対抗としてエッジ領域への国内投資を加速させている動きは、サプライチェーンの多極化を促進するでしょう。企業にとっては、特定のファウンドリや地域に過度に依存しない調達ポートフォリオの構築が経営課題として重要となります。
産業応用の側面では、自動車のL2+からL3自動運転への移行に伴い、法的責任がドライバーからOEMへ移転する制度設計が進んでおり、車載エッジAIの演算要件は飛躍的に高まると考えられます。ヒューマノイドロボットや予知保全用センサーなど、従来はクラウド依存だった領域もデバイス上の推論へ移行しつつあり、市場の裾野は拡大を続けるでしょう。
