日本国内の半導体装置市場、2028年度に初の2兆円突破へ。先端ロジック・メモリー投資が急加速

一般社団法人日本半導体製造装置協会（SEAJ）は2026年7月2日、2026年度から2028年度までの半導体・FPD製造装置の需要予測を発表しました 。

世界的なAIデータセンター投資の急拡大や半導体性能の高度化を背景に、製造装置産業の投資構造が大きく動き始めています 。その一方で、供給制約による部材コストの上昇や、技術実装のタイミングを巡る市場のズレなど、現場ではさまざまな調整が必要となる状況です 。こうした投資環境の推移を見極めることは、今後の事業戦略や国際競争における意思決定の前提として重要となります。

今回は、AI需要がもたらす半導体投資の急拡大、メモリー価格高騰が与えるFPD市場への影響や日本国内市場の成長要因、そして、今後の展望について取り上げたいと思います。

AIサーバー需要が牽引する半導体製造装置の急成長

2026年度の日本製半導体製造装置販売高は、前年度比26%増の6兆5,502億円に達すると予測されています 。続く2027年度は13%増の7兆4,017億円 、2028年度は5%増の7兆7,718億円と、高水準な投資が続く見通しです 。

背景には、米国の大手IT企業を中心としたAIデータセンター投資の急拡大があり、主要各社の設備投資額は年率70%程度の高い伸びを示しているとされます 。この旺盛な需要に対し、現場では新規Fabの建屋完成や、装置を搬入できる環境の整備といった物理的なボトルネックが摩擦を生んでいました 。また、データセンターの拡大に伴う電力供給の制約という潜在リスクも懸念されています 。

これに対し、2027年度にかけて建屋が順次完成することで装置搬入の環境が整うと同時に 、省電力化を目的とした先端ノード投資へのシフトという別のアプローチが加速しています 。このような投資構造の進展は、製造装置市場の成長を安定化させ、国際競争における優位性を高める要因と考えられます。

メモリー市場の逼迫とサプライチェーンへの波及

世界半導体市場統計（WSTS）の6月発表によると、2026年の世界半導体販売高は前年比89.9%増の1兆5,112億ドルに達する見込みです 。特にメモリーは前年比249.5%増（3.5倍）という高い成長率が予想されています 。

背景には、DRAMにおけるHBM（高帯域幅メモリー）の需要急増に加え、AIサーバー向けの汎用DRAMやNANDフラッシュ（SSD）の需要高騰があります 。市場の増産要求に応えるため、米韓の主要メーカーは生産能力の構築を優先していますが、HBMの積層数が12層から16層、さらには20層へと進化することで製造難易度が上がり、供給逼迫が続く状況です 。

この状況はメモリーメーカーの営業利益率を高水準に押し上げる一方 、完成品メーカーにとっては部材コストの上昇という深刻な摩擦を引き起こしています 。コスト上昇を製品価格へ転嫁せざるを得ないスマートフォンやPCのメーカーでは、エントリーモデルを中心に総台数需要が押し下げられる傾向が見られます 。これに対し、中国国内でAIサーバー需要向けのメモリー供給能力を独自に拡大する動きが出るなど、サプライチェーンの再編を促す影響が生じています 。

先端技術の進化と実装における理想と現実の乖離

半導体の高性能化、大容量化、低消費電力化への要求は、製造装置の技術進化と直結しています 。ロジック半導体におけるGAA（ゲート・オール・アラウンド）構造のさらなる進化や裏面電源供給（BSPDN）の採用、DRAMの微細化、NANDフラッシュの高積層化など、前工程における先端技術への投資が拡大しています 。さらに、ウェハ同士を直接接合するハイブリッドボンディングや、異種チップを一つに収めるヘテロジニアスインテグレーションなど、後工程の技術進化も加速する状況です 。

しかし、これらの技術は量産化や歩留まりの安定化において、理想と現実の間に未だズレが存在します。特にAIサーバー用GPUやアクセラレーター向け先端ノードに不可欠な先進パッケージング（2.5D/3D実装）は、生産能力をはるかに上回る需要が継続しており 、現場での供給不足がボトルネックとなっています 。

この摩擦を解消するため、既存ラインの効率化や代替的なパッケージング手法の検討が進められています。こうした前工程と後工程の緊密な連携による技術進化は、半導体製造装置市場の中期的な成長を支える基盤になると期待されます 。

次世代AIの台頭がもたらす新たな半導体投資の波

AIデータセンター向けの半導体需要は、現在の「LLM」（大規模言語モデル）の学習や推論を中心としたGPUとHBMの構成から、新たな段階へと移行しつつあります 。人間に代わって計画立案や意思決定、行動を行う「Agentic AI」への対応が求められるようになり、複数の処理やモデルを連携しながらタスクを遂行する必要性が生じています 。

この制御を担うCPUとそれを支える汎用DRAM（DDR）の需要が新たに大きく拡大する見通しです 。また、推論高速化のためのKVキャッシュのオフロードや、長期記憶の用途としてSSDの需要拡大も期待されています 。

このように要求される半導体の種類が多様化する中、従来のGPU偏重の投資構造との間でリソースの配分を巡るズレや摩擦が生じる可能性が考えられます。企業は単一の高性能チップに依存するのではなく、システム全体のバランスを最適化する別のアプローチを模索し始めています。この変化は、特定の製造装置だけでなく、周辺装置やテスト装置を含めた幅広い産業構造に影響を与えるでしょう。

FPD製造装置市場の投資遅延と構造的要因

半導体製造装置の好調とは対照的に、FPD（フラットパネルディスプレイ）製造装置の2026年度日本製装置販売高は5%減の3,416億円 、2027年度も3%減の3,314億円と慎重な予測が示されています 。

この背景には、先述した半導体メモリーの価格高騰に伴い、PCやタブレットといったIT製品の部品調達コストが大幅に上昇したことがあります 。製品価格の上昇が販売台数の減少につながるため、IT製品向けパネルがOLED（有機EL）へ切り替わるタイミングが当初の計画より後ろ倒しになるという事態が発生しています 。现场では、韓国や中国の一部メーカーが新型のG8.6基板を用いた工場を立ち上げ 、本格的な量産体制に入ったものの 、需要の伸び悩みから投資計画を精査・抑制せざるを得ない摩擦が生じています 。

これに対し、画面サイズの大型化が進むTV用LCDパネル市場への注力や 、将来的なOLED搭載の進展を見据えた技術開発の継続など 、各社は足元の停滞を乗り切る代替案を採用しています。投資の本格的な再加速は2028年度に27%増の4,209億円と予測されており 、中長期的なデバイス面積の拡大を見据えた企業戦略が問われています 。

日本国内半導体市場の初めての2兆円突破とその内実

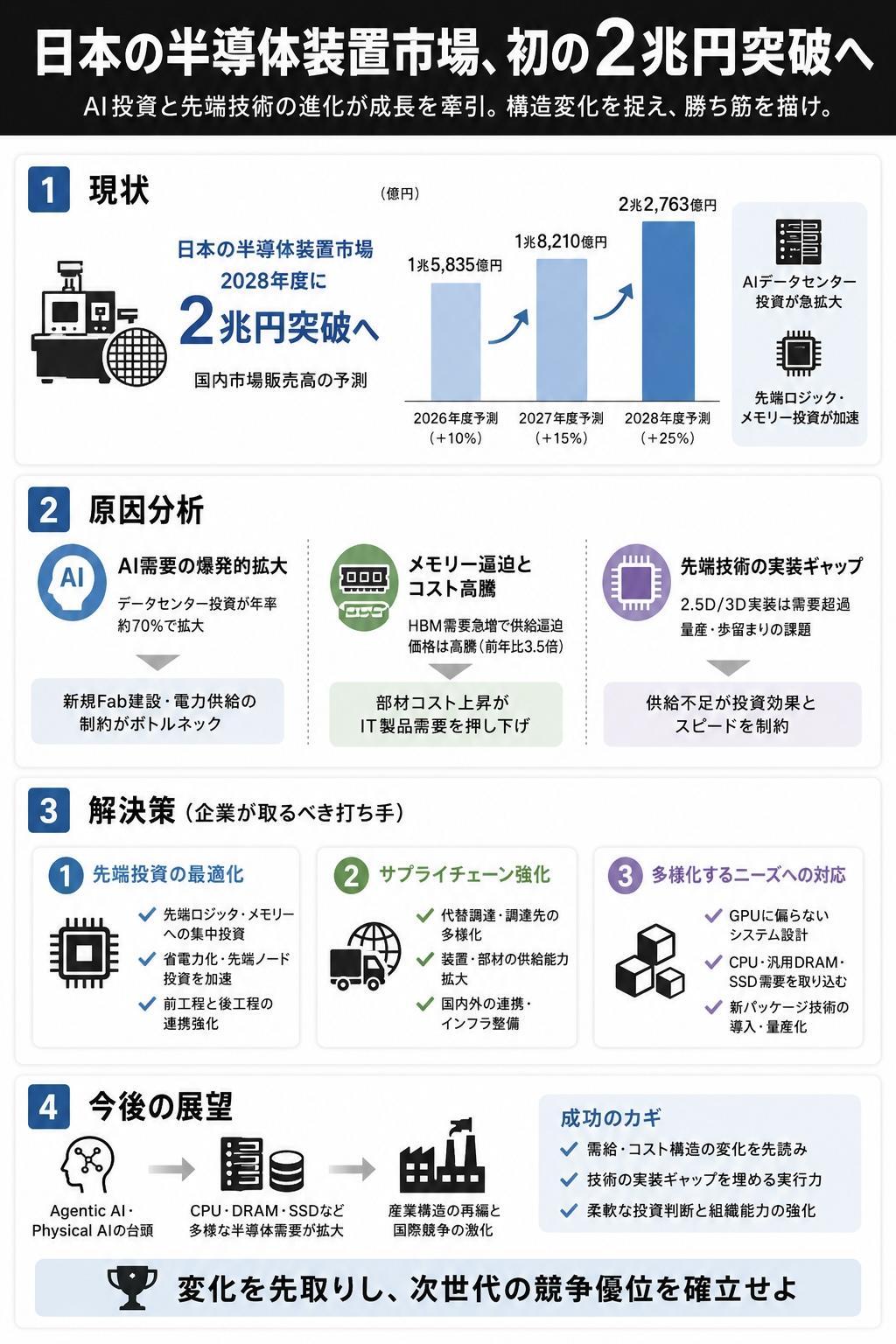

日本国内の半導体製造装置市場（日本市場販売高）は、2026年度に10%増の1兆5,835億円 、2027年度に15%増の1兆8,210億円 、そして2028年度には25%増の2兆2,763億円と予測され 、初めて2兆円を突破する見通しです 。

2026年度は車載やパワー半導体の投資が振るわないものの 、2nmロジック量産に向けた準備やDRAMの先端投資が増加の要因となっています 。さらに2027年度以降はNAND投資の増加や 、大手ファウンドリーの第二期投資 、メモリー投資の拡大が重なる構造です 。

しかし、国内市場の急拡大の一方で、車載・パワー半導体といった既存の強みを持つ分野の投資停滞と、先端ロジック・メモリー投資の急加速との間で、国内のサプライチェーンや人材リソースの分配に関する摩擦が生じることが懸念されます。この課題に対し、地方での新規Fab建設に伴うインフラ整備や外資系企業との連携強化といったアプローチが検討されています。この国内投資の活性化は、日本の半導体産業の国際競争力を高める契機となると同時に、サプライチェーン全体の強靭化を促す影響を持っています。

今後の展望

今後の半導体・FPD製造装置市場は、AI技術の進化やそれに伴う産業構造の再編により、これまでの直線的な延長線上にはない変化を見せることが想定されます。Agentic AIやPhysical AIの導入タイミングが近づく中 、半導体の高性能化だけでなく、システム全体の省電力化や最適化に向けた技術導入の速度が、国際競争の力学に影響を与えることになるでしょう 。また、メモリー価格の動向がFPD市場のOLED移行に遅れをもたらしたように 、市場の需給バランスやコスト構造のズレは、サプライチェーン全体に連鎖的な影響を与えます。企業は単一の市場動向に依存せず、技術開発の進展と現場の実装環境との乖離を正確に把握し、柔軟に投資計画を修正する行動が求められています。
