AIデータセンター拡張がもたらす光通信コンポーネント市場の構造転換と投資戦略

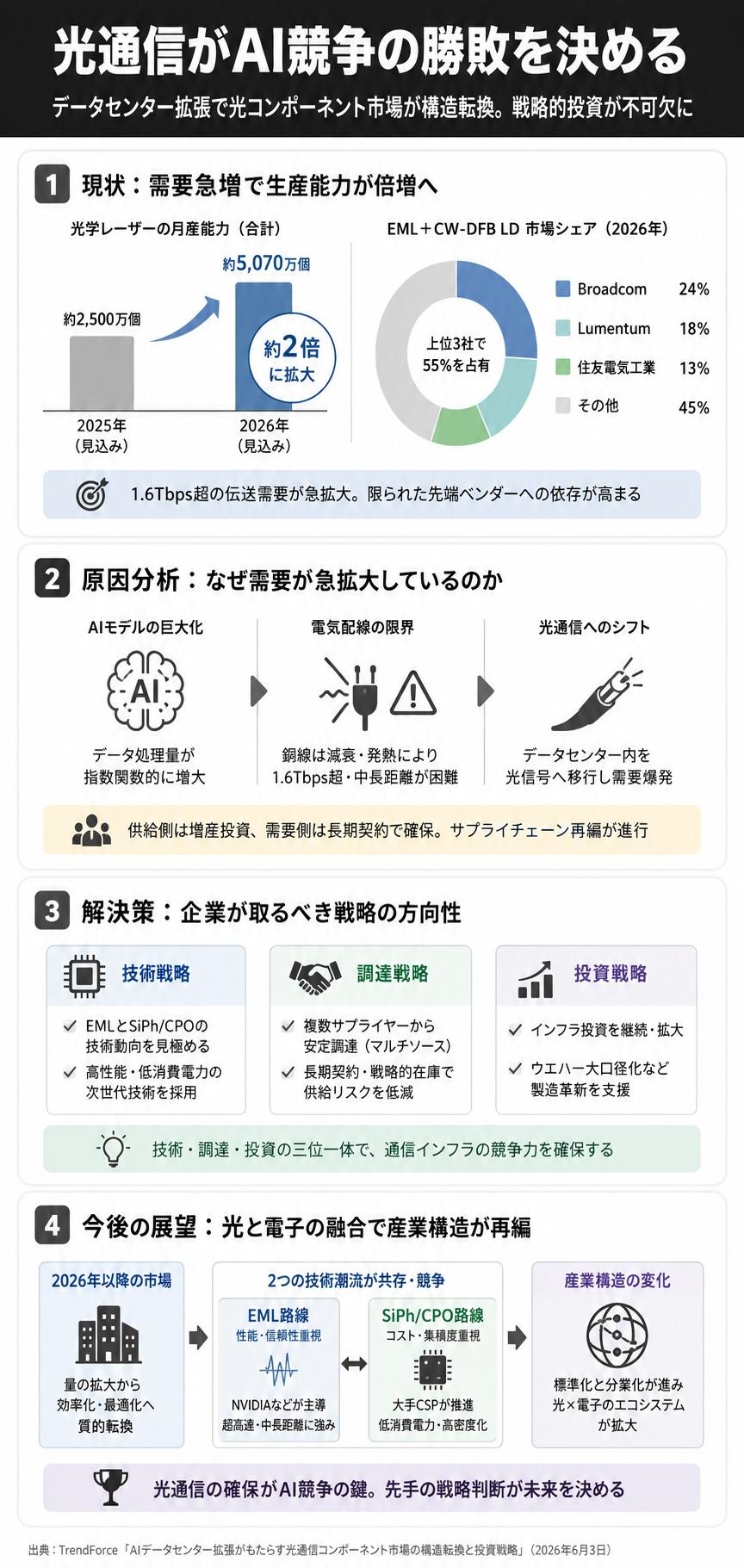

台湾の調査会社TrendForceが2026年6月3日に発表した最新の調査によると、人工知能（AI）データセンターの急速な拡張と計算力獲得競争の激化により、データ伝送速度を1.6Tbps超へ引き上げる動きが加速しています。
NVIDIAやGoogle、Metaなどの主要プラットフォーム企業は、データ伝送の要となる光学 modulated レーザー（EML）および連続波分散フィードバックレーザーダイオード（CW-DFB LD）の安定調達に向け、サプライヤーの生産能力を戦略的に囲い込み始めています。この需要急増に応える形で各サプライヤーが大規模な増産へ舵を切った結果、2026年にはこれら光学レーザーの合計月産能力が約5,070万個と、従来の約2倍に達する見込みです。ネットワークの帯域不足がAIの進化を制約しかねないという経営上の課題に対し、先端光学コンポーネントの確保は今や企業の競争力を左右するインフラ投資の焦点となっています。
今回は、高速データ伝送を支えるEML市場の寡占構造、大手クラウド事業者が推進するCW-DFB LDとシリコンフォトニクスの技術思想、そして、今後の展望について取り上げたいと思います。
1.6Tbps超時代へ向けた光学レーザーの劇的な増産
AIのモデル規模が指数関数的に拡大する中、計算ノード間を結ぶ高速ネットワークの重要性がこれまでになく高まっています。TrendForceのデータによると、NVIDIAやGoogle、Metaなどの先端IT企業による供給網の確保に連動し、光学レーザーサプライヤーは2026年に向けて生産能力を大幅に拡張する計画です。具体的には、超高速・長距離伝送に適したEMLと、次世代の光集積回路の光源となるCW-DFB LDの合計月産能力が5,070万個に達すると予測されています。この市場では、Broadcom、Lumentum、住友電気工業の上位3社が全体の55%のシェアを占める見通しであり、限られた先端ベンダーへの依存度が極めて高い構造となっています。
この増産の背景には、AI処理において膨大なデータをリアルタイムで並列分散処理する必要があるというシステム上の要請が存在します。従来の銅線による電気配線では、信号の減衰や発熱の制約から、1.6Tbpsを超えるような超高速伝送を中長距離で維持することが物理的に困難になりつつあります。そのため、データセンター内の通信を光信号へと置き換える動きが急速に進んでおり、これがコア部品である光学レーザーの需要を爆発的に押し上げる要因となっています。
しかし、現場では急激な需要変化に伴う摩擦も生じています。デバイスメーカーにとっては、巨額の設備投資を伴うクリーンルームの拡張や製造装置の導入が必要となる一方、AI投資のブームが一時的な一服を迎えた際のリスクが懸念されます。反対に、需要家であるクラウド事業者側は、部品の供給不足によってデータセンターの稼働が遅れるリスクを避けるため、長期の買取保証を提示するなど、利害の調整とリスクの分散を図る複雑な交渉が水面下で進められている状況です。
こうした供給体制の再構築は、単なる部品調達の域を超え、先進各国の半導体・光部品産業の地政学的な優位性にも直結しています。特に、日本の主要半導体・電気メーカーが保有する結晶成長技術や精密実装技術は、この増産局面における重要な競争軸となっており、日米のサプライチェーン連携が強化される契機ともなっています。
EML技術の高度な参入障壁とNVIDIAの選択
光学伝送の性能を極限まで高めるアプローチにおいて、中心的な役割を果たしているのがエレクトロアブソープション変調器集積レーザー（EML）です。EMLは、光を生み出すレーザー光源と、その光を高周波信号で変調する変調器（EAM）を単一の半導体チップ上に集積した高性能デバイスです。レーザー自体を常に安定して発光させ、後段の変調器で信号を制御するため、ノイズが抑えられ、光の波長成分の広がりが非常に狭いという優れた特性を持っています。
この物理的特性から、EMLは1チャネルあたり800Gbpsを超えるような超高速伝送や、2キロメートルを超える中長距離の通信において不可欠なソリューションと位置づけられています。ただし、化合物の結晶成長や微細加工における技術的難易度が非常に高いため、市場は激しい寡占状態にあります。現時点で、Lumentum、Broadcom、三菱電機の3社がEML市場の約72%を支配していると報告されており、新規参入が容易ではない状況を示しています。
AIインフラ市場を牽引するNVIDIAは、信号の完全性（シグナル・インテグリティ）と確実な伝送性能を最優先する観点から、このEMLをベースにしたネットワークソリューションを重視する傾向にあります。信頼性の高い実績ある技術を軸にシステムを構築することで、大規模なAIクラスターにおける通信エラーを最小限に抑え、計算効率を最大化する戦略です。
一方で、EMLの製造コストの高さや、チャネル数を増やした際の消費電力の増大に対しては、代替的なアプローチを模索する動きも始まっています。高い歩留まりを維持しながら次世代の400Gbps（1レーンあたり）対応製品へと移行できるかどうかが、今後のベンダー間の勢力図を塗り替える要因になると予想されます。
技術変革を先導するLumentumのロードマップ
市場で主導権を握るLumentumは、現在の主力である100Gbpsおよび200Gbps対応のEML製品の生産能力を積極的に拡張するだけでなく、さらにその先を見据えた技術開発を加速させています。同社は、光通信分野の国際会議である「OFC 2026」において、1レーンあたり400Gbpsの伝送を実現する次世代EML技術の実証に成功しました。これは、将来的に一本の光ファイバー網で3.2Tbpsという途方もない帯域を処理するための不可欠な技術ステップです。
こうした先端開発の背景には、クラウド事業者が求めるデータセンターの省スペース化と低消費電力化という要求があります。伝送速度を2倍にする際、単にデバイスの数を2倍にするのでは、データセンターの電力容量や配線密度が限界に達してしまいます。そのため、1つのレーンが運べる情報量を高密度化する技術アプローチが強く求められている状況です。
しかし、400Gbpsへの移行は容易ではありません。変調速度が高まるほど熱による特性劣化や信号の歪みが発生しやすくなり、製造現場では半導体の材料組成の均一性や、高精度なテスティング工程の確立において厳しい課題に直面しています。歩留まりの低下はそのまま製品価格の高騰に直結するため、実験室での成功をいかに商業的な量産スケールへと落とし込めるかが焦点となっています。
Lumentumによるこうした技術の実装は、追随する他社に対しても開発投資の増額を迫る効果を持っています。特に、追う立場の競合ベンダーや、独自の光接続方式を検討するプラットフォーム企業との間で、次世代規格の標準化を巡る駆け引きが活発化することが想定されます。

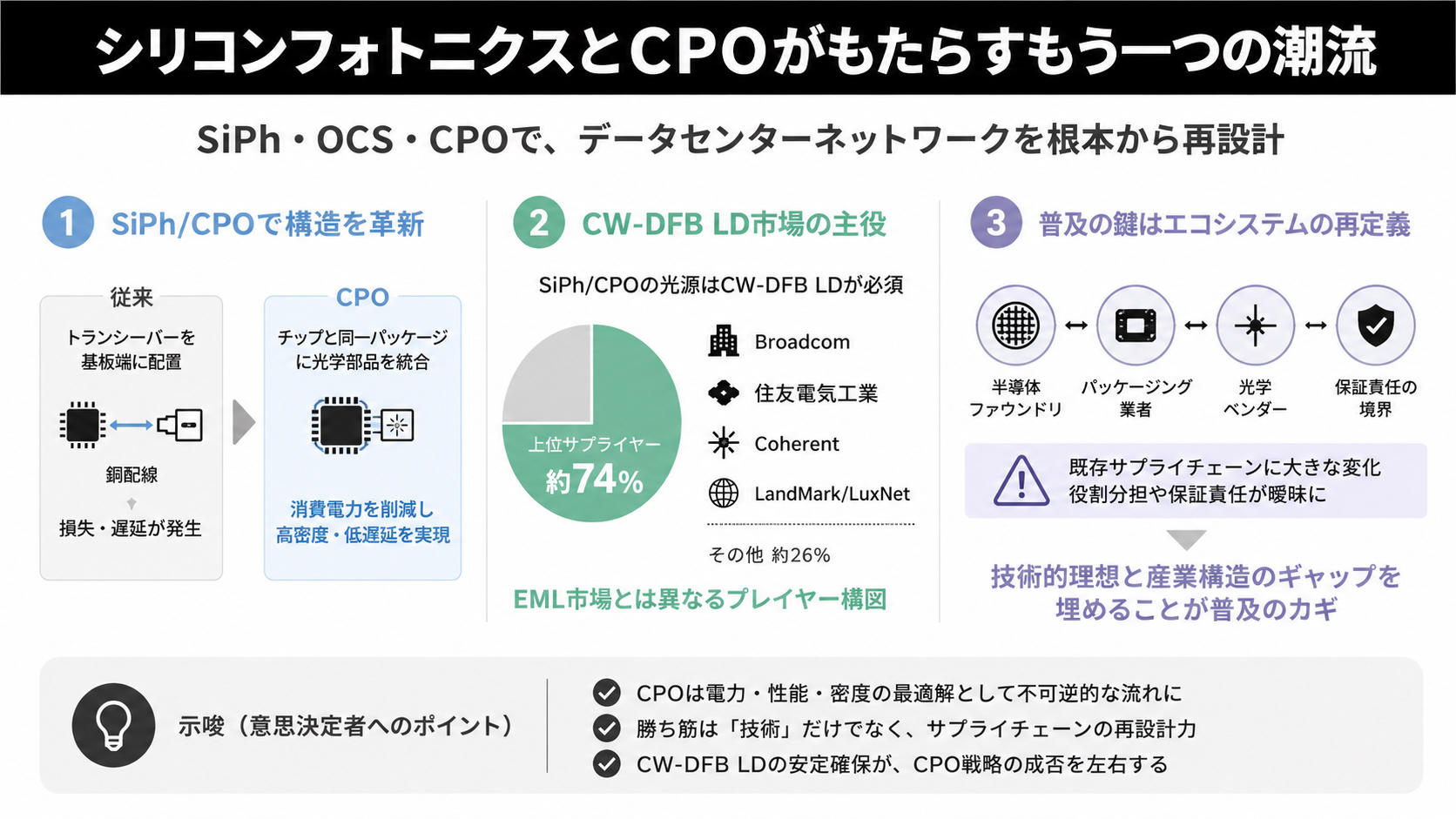

シリコンフォトニクスとCPOがもたらすもう一つの潮流
NVIDIAが主導するEML路線とは異なる思想で、データセンターのネットワーク構造を根本から変革しようとするアプローチが、大手クラウド事業者（CSP）を中心に活発化しています。それが、シリコンフォトニクス（SiPh）技術や、光回路スイッチ（OCS）、そして共同パッケージ光学（CPO：Co-Packaged Optics）と呼ばれるソリューションの導入です。これは、電子回路を製造するシリコンウエハーの上に光デバイスを統合し、半導体チップのすぐ近くで電気信号を光信号に変調して伝送する技術です。
このアプローチでは、外部から安定した光を供給するための光源として、連続波（CW）で発光し続けるCW-DFB LDが必要となります。この分野ではBroadcomと住友電気工業が生産能力で業界をリードしており、CoherentやLandMark/LuxNetがそれに続く展開となっています。これら上位サプライヤーが市場全体の約74%を占めており、EML市場とはまた異なるプレイヤーによる競争環境が形成されています。
CPOの導入が進む背景には、従来の光トランシーバーを電気基板の端に配置する構造では、チップからトランシーバーまでのわずかな銅線区間で発生する電気的な損失や遅延が無視できなくなっているという厳しい現実があります。光学部品をメインのスイッチチップやASICと同じパッケージ内に封入（CPO）することで、消費電力を大幅に削減しつつ、高密度な配線が可能となります。
ただし、このアプローチは既存のサプライチェーンに対して大きな変更を迫るものです。これまでは独立した部品として調達可能だった光トランシーバーが、半導体のパッケージング工程へと統合されるため、半導体ファウンドリ、パッケージング業者、そして光学ベンダーの間の役割分担や保証責任の境界が曖昧になるという摩擦を生んでいます。技術的な理想と、産業構造の現実との間にあるこのギャップをどう埋めるかが、普及のスピードを左右する要因と考えられます。

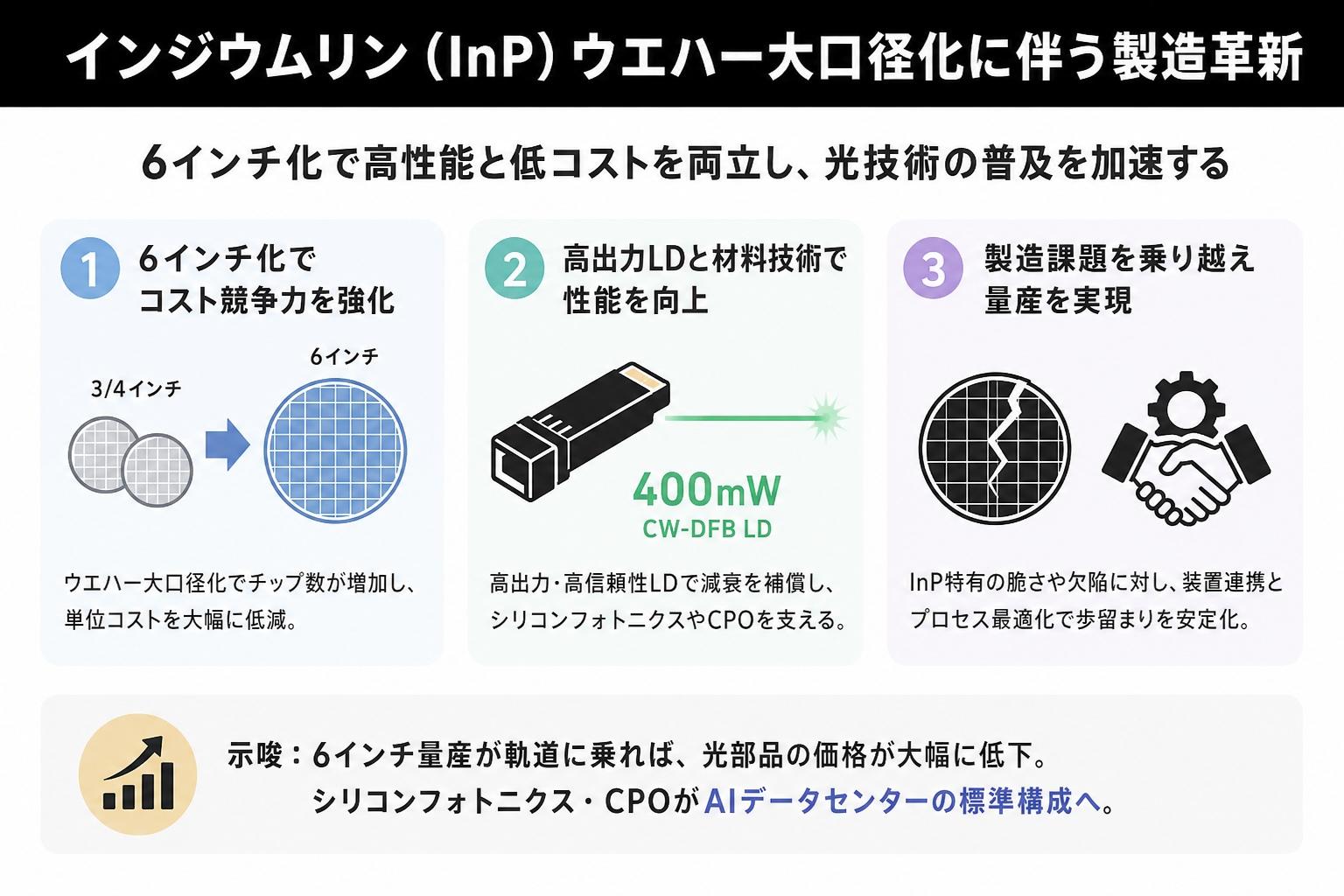

インジウムリン（InP）ウエハー大口径化に伴う製造革新
これら光学レーザーデバイスの基盤となる半導体材料において、現在、重大な製造プロセスの転換が進行しています。主要サプライヤーの一角であるCoherentは、従来の3インチや4インチのウエハーから、6インチのインジウムリン（InP）エピウエハー製造への移行を加速させています。ウエハーの大口径化は、一枚の基板から取得できるチップ数を飛躍的に増加させ、大規模製造における単位当たりのコストを下げるための王道のアプローチです。
同時に、同社はシリコンフォトニクス対応のプラグイン式トランシーバーやCPOアプリケーション向けに、400mWという高出力のCW-DFB LDの開発を進めています。光集積回路の内部では、光がさまざまな素子を通過する過程で減衰が生じるため、光源自体に高い出力と長期の信頼性が求められるからです。材料科学とプロセス技術の融合が、デバイスの性能向上とコストダウンを同時に達成するための鍵となっています。
しかし、インジウムリンという材料はシリコンに比べて非常に脆く、結晶欠陥が発生しやすいという特性を持っています。ウエハーの直径を6インチへと拡大する過程では、熱応力によるウエハーの歪みや割れ、膜厚の不均一性といった製造上の課題が顕著になります。装置メーカーとの緊密な連携による製造プロセスの最適化が不可欠であり、初期の立ち上げ期においては投資回収のスピードと歩留まりの安定化との間で、経営的な判断のバランスが求められます。
このウエハー大口径化の成否は、光部品の価格破壊を引き起こす可能性を秘めています。もし6インチラインによる安定量産が軌道に乗れば、これまで高価な先進技術であったシリコンフォトニクスやCPOの導入コストが急速に低下し、AIデータセンターの標準的な構成要素として普及が一気に進むシナリオも現実味を帯びてくるでしょう。
今後の展望
2026年以降のAIインフラ市場は、単なる計算リソースの量的な拡大から、伝送効率とエネルギー効率を最適化する質的な洗練のフェーズへと移行することが予想されます。TrendForceが示した光学レーザーの倍増というデータは、通信ボトルネックの解消に向けた業界全体の強い危機感の現れと言えます。今後は、性能重視のEMLとコスト・集積度重視のシリコンフォトニクス（CW-DFB LD）という2つの技術潮流が、それぞれのユースケースに応じてデータセンター内で共存、あるいは激しく主導権を争う構図が鮮明になっていくでしょう。
制度面や標準化の動きを見ても、CPOなどの次世代実装技術の業界規格（OIFなど）の策定が進むことで、これまで垂直統合的だった光学・半導体産業の水平分業化がさらに促される可能性が高いと考えられます。経営層にとっては、自社のAI投資戦略がどちらの技術エコシステムに依存しているのかを見極め、特定のキーパーツの供給途絶リスクを排除するマルチソース戦略が不可欠となります。直線の延長線上ではない、光と電子の融合がもたらす産業構造の再編を見据えた判断が求められます。
