消費電力95%削減----マイクロLED CPOはAIインフラの電力問題を解決するか？
台湾の市場調査会社TrendForceは2026年3月4日、マイクロLED技術を活用したコパッケージドオプティクス（CPO）がデータセンターの光インターコネクトに新たな可能性を開くとする分析レポートを公表しました。
AI計算基盤の急速な拡大に伴い、データセンター内部の通信帯域は800Gbpsから1.6Tbpsへと移行しつつあり、従来の銅線ケーブルでは消費電力が許容限度を超える状況です。同レポートによると、マイクロLED CPOは従来の銅線ソリューションに対して消費電力をわずか5%にまで低減できる可能性があるとしています。この発表と前後して、Ayar Labsが5億ドルの大型資金調達を完了し、NVIDIAやMicrosoftも独自のCPO戦略を加速させるなど、光インターコネクト分野への投資が一気に活発化しています。

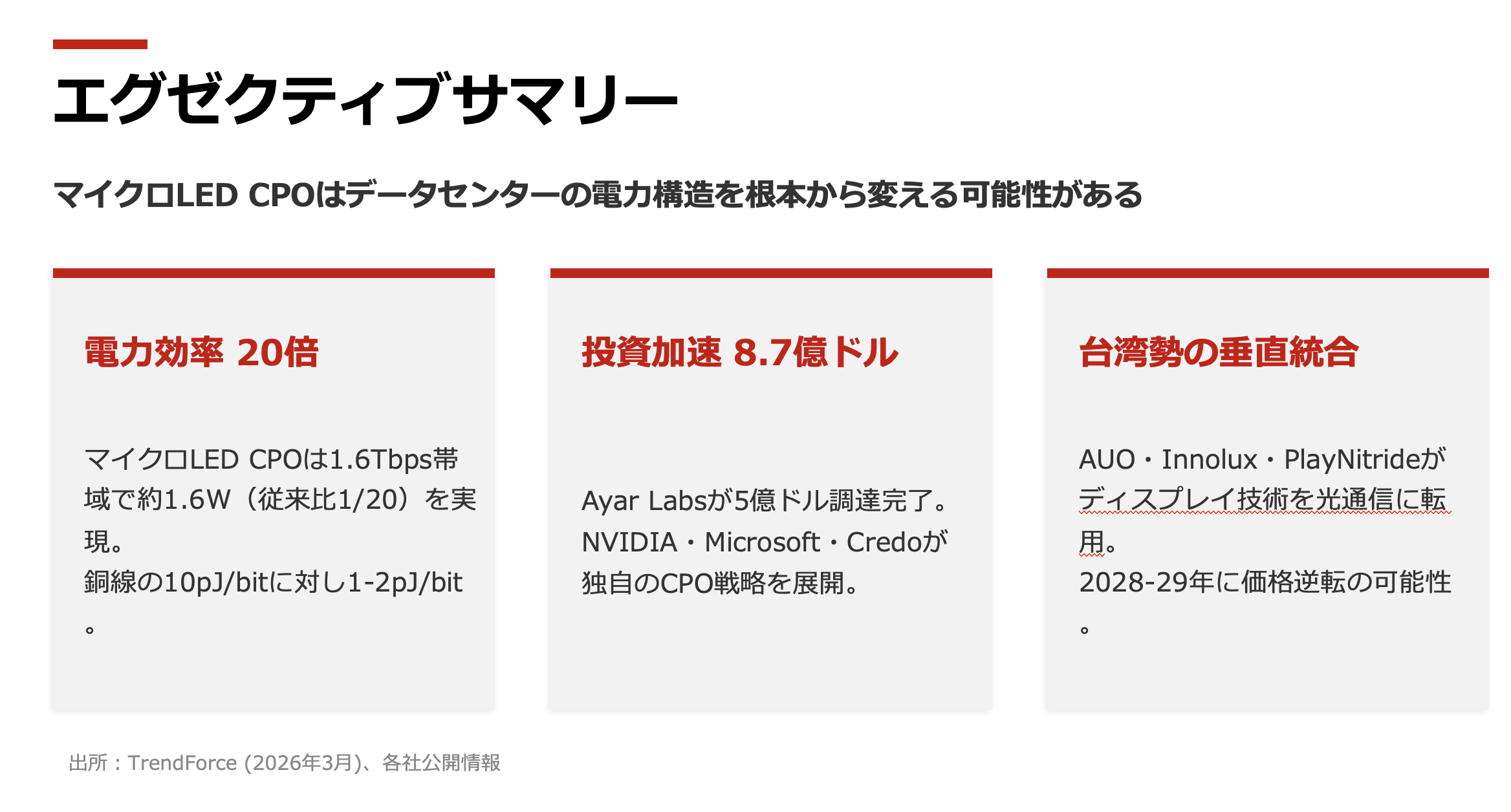

今回は、マイクロLED CPO技術の構造的な優位性、グローバル企業の投資動向や台湾メーカーの垂直統合戦略、そして、今後の展望について取り上げたいと思います。

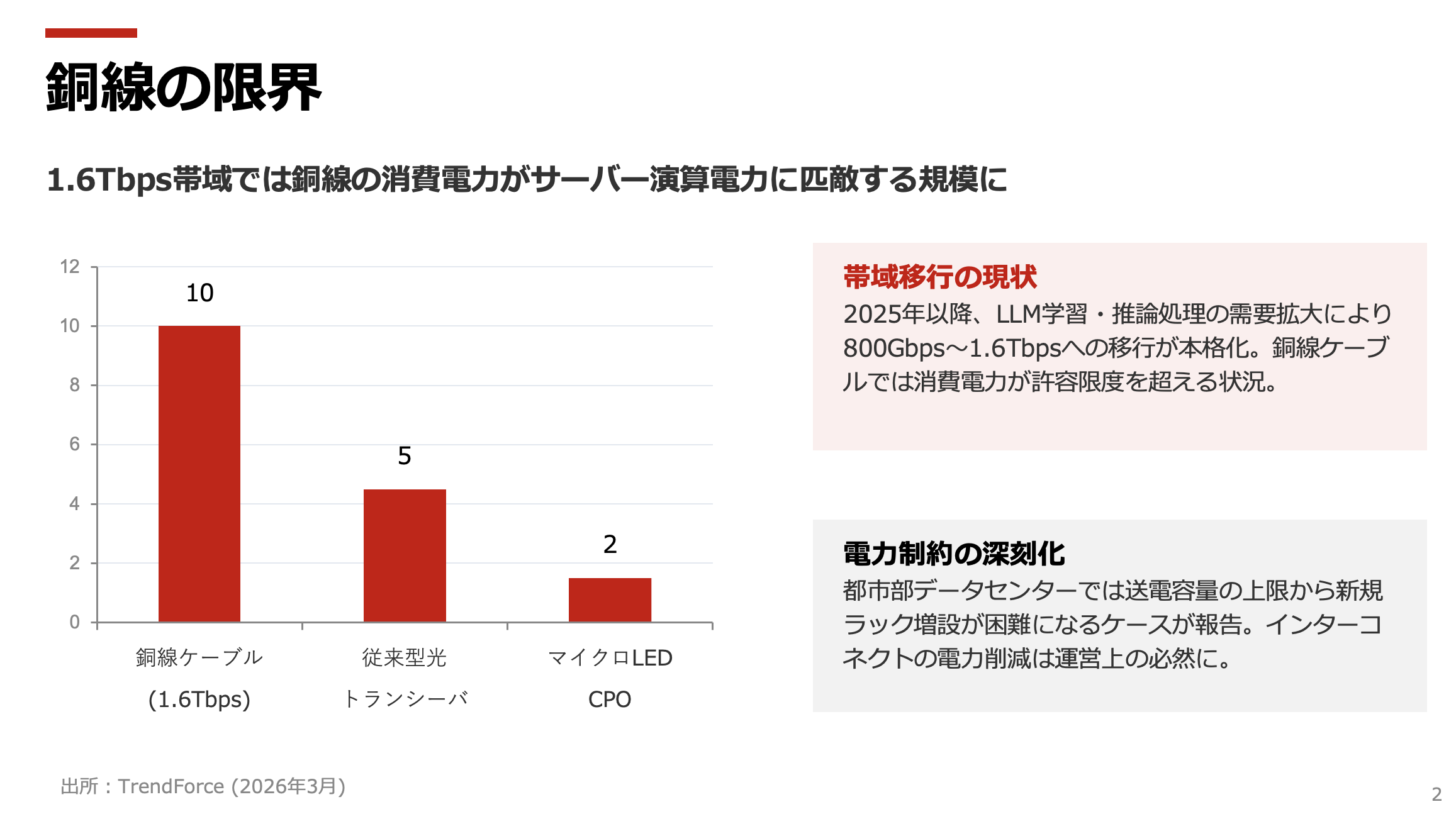

銅線の限界----データセンターが直面する電力の壁
AI計算基盤の高度化は、データセンター内部の通信インフラに根本的な再設計を迫っています。TrendForceのレポートによると、現在のデータセンターの多くは400Gbps以下の伝送速度で運用されていますが、2025年以降、大規模言語モデルの学習やリアルタイム推論処理の需要拡大により、800Gbpsおよび1.6Tbpsへの移行が本格化しています。
問題は、従来の銅線ケーブルがこの帯域拡大に耐えられないことです。銅線ケーブルは1.6Tbps帯域において10pJ/bit以上のエネルギーを消費するとされ、ラック間接続の総電力はサーバー本体の演算電力に匹敵する規模に達しつつあります。これはデータセンター全体の電力設計を根底から揺るがす課題です。
電力コストの増大は、運用費の問題にとどまらず、電力供給インフラそのものの制約につながります。都市部のデータセンターでは、送電容量の上限から新規ラックの増設が困難になるケースが報告されています。こうした背景から、インターコネクトの消費電力を桁違いに削減する技術への需要が急速に高まっている状況です。
マイクロLED CPOの技術的優位性----なぜ「20倍」の電力削減が可能なのか
マイクロLED CPOが注目を集める最大の理由は、その圧倒的な電力効率にあります。TrendForceの分析によると、1.6Tbps帯域における従来型光トランシーバモジュールの消費電力が約30Wであるのに対し、マイクロLED CPOアーキテクチャでは約1.6Wと、最大で約20倍の電力削減が期待されます。
この効率性を支える技術的な鍵は、50μm以下のマイクロLEDチップをCMOS駆動回路と一体化する実装手法にあります。従来のシリコンフォトニクスが高出力レーザーを光源として用いるのに対し、マイクロLEDは低速・多並列の伝送方式を採用します。数百本のマイクロLEDチャネルを並列に動作させることで、個々のチャネルの動作速度を抑えながらも、総帯域としてテラビット級のスループットを実現する設計思想です。
NVIDIAはCPO技術に対して、1.5pJ/bit以下の超低消費電力、0.5Tbps/mm²以上の集積密度、そして10FIT未満（10億動作時間あたり1回未満の故障率）という要求仕様を提示しています。マイクロLED CPOは1～2pJ/bitのエネルギー消費を実現しており、この要求仕様に近い水準に到達しつつあることを示しています。

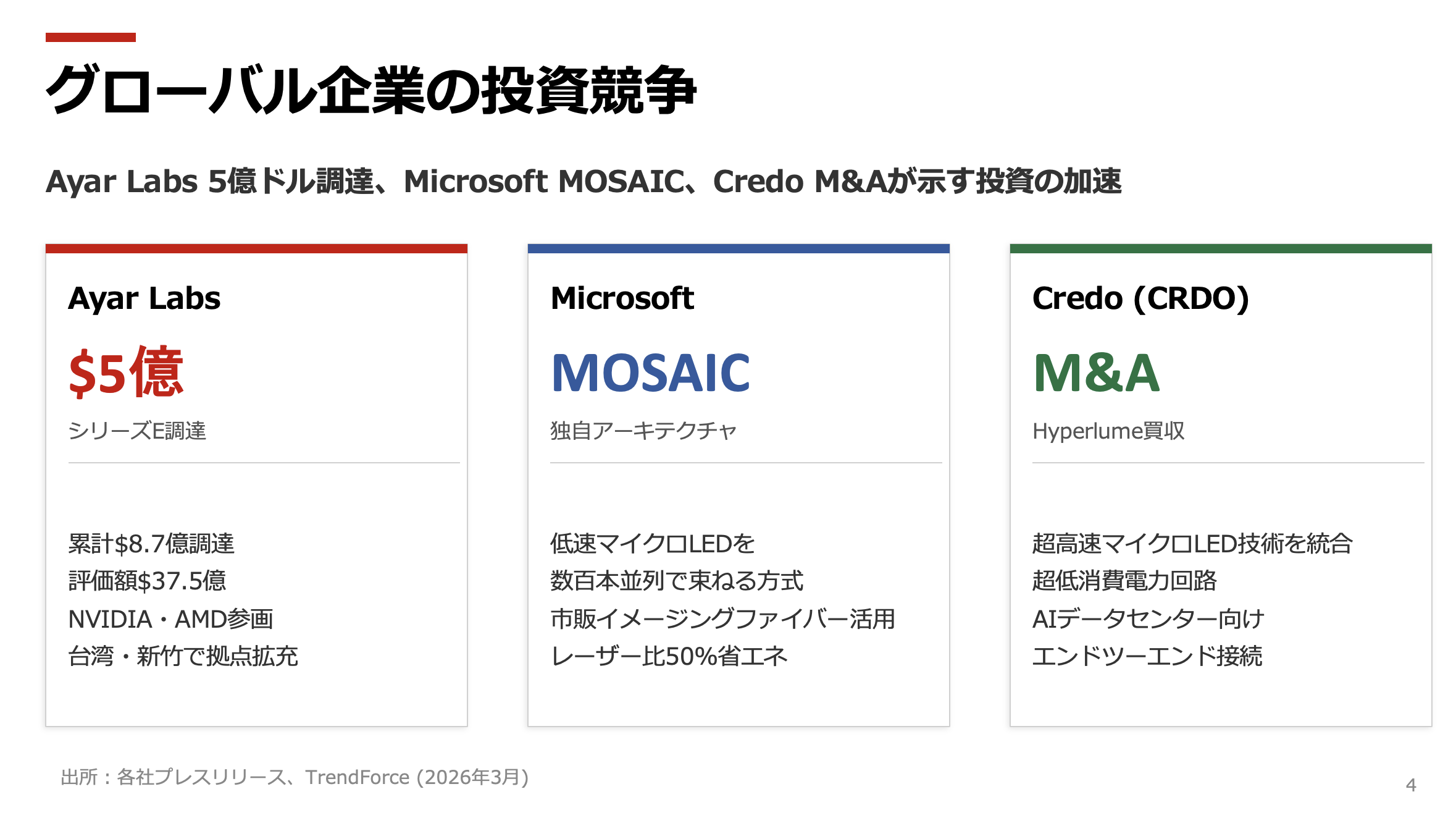

グローバル企業の投資競争----Ayar Labs、Microsoft、Credoの戦略
マイクロLED光インターコネクトへの投資は、2026年に入って急加速しています。その象徴的な動きが、Ayar Labsによる5億ドル（約750億円）のシリーズE資金調達です。2026年3月3日に完了したこのラウンドはNeuberger Bermanがリードし、NVIDIAとAMDのベンチャー部門が既存投資家として参加しました。Ayar Labsの企業評価額は37.5億ドルに達し、累計調達額は8.7億ドルに上ります。調達資金はCPOの量産体制構築と台湾・新竹での拠点拡充に充てられるとしています。
一方、Microsoftは独自のアプローチを展開しています。同社が開発したMOSAICアーキテクチャは、従来のレーザーベース光ケーブルとは異なり、数百本の低速マイクロLEDチャネルを市販のイメージングファイバーで束ねる方式を採用しています。Microsoftの試算では、主流のレーザー方式と比較して約50%のエネルギー削減が見込まれるといいます。
Credo Technology（NASDAQ: CRDO）は2025年、マイクロLED光インターコネクト技術を開発するHyperlumeを買収しました。Hyperlumeの超高速マイクロLEDと超低消費電力回路を自社のポートフォリオに統合することで、AIデータセンター向けのエンドツーエンド接続ソリューションの拡充を図っています。
台湾メーカーの垂直統合戦略----AUO、Innolux、PlayNitrideの動き
マイクロLED CPO分野で台湾メーカーが積極的なポジショニングを進めています。この動きの背景には、ディスプレイ産業で培ったマイクロLEDの製造技術をデータセンター向けに転用するという産業構造の転換があります。
AUOは、グループ企業であるEnnostarのマイクロLED技術と、Tyntekの光受信モジュール技術を組み合わせた開発体制を構築しています。ディスプレイ用途で蓄積されたマイクロLEDのエピタキシャル成長技術やマストランスファー技術を光通信デバイスに応用することで、新規参入の技術的ハードルを下げる狙いが見えます。
Innoluxは、Epitaxy技術を内製化する方向に動いており、マイクロLEDの供給を確保しながら垂直統合による競争優位を段階的に構築する戦略を採用しています。ディスプレイパネル事業の成熟に伴い、より付加価値の高い光インターコネクト分野への事業転換を図る意図が読み取れます。
PlayNitrideは、光半導体設計企業であるBrillinkとの協業により、マイクロLED光インターコネクト技術の共同開発を推進しています。PlayNitrideはマイクロLEDの製造コストが2030年にかけて年率約50%で低下すると見通しており、コスト競争力の確保が量産化の鍵になると考えられます。

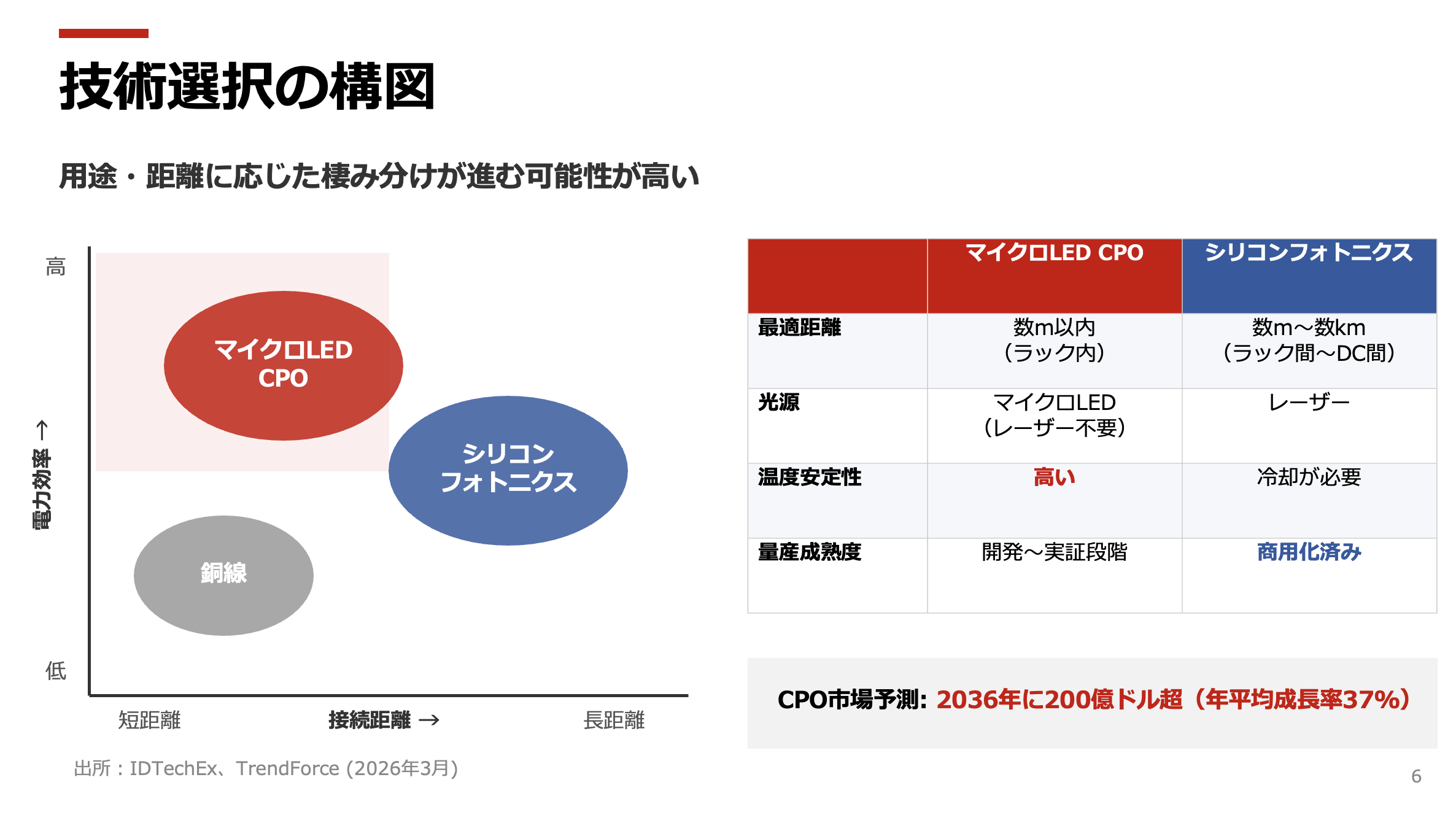

シリコンフォトニクスとの競合----技術選択のジレンマ
マイクロLED CPOは有望な技術でありながら、すでに商用化が進むシリコンフォトニクスとの競合関係を無視することはできないでしょう。NVIDIAは2026年前半にQuantum-X InfiniBandスイッチ（115Tbpsスループット、800Gbps×144ポート）を投入し、後半にはSpectrum-X PhotonicsプラットフォームでEthernet向けCPOを展開する計画を示しています。これらの製品は主にシリコンフォトニクス技術をベースとしており、既存のファウンドリインフラとの親和性が高いという利点を持っています。
マイクロLED CPOが優位性を発揮するのは、ラック内の短距離・高密度接続です。レーザーを使用しないため温度安定性に優れ、半導体プロセスとの一体化が容易であるという特性は、チップ間・パッケージ間の数メートル以内の接続において大きな利点となります。一方で、長距離伝送やラック間接続ではシリコンフォトニクスが依然として優位な領域が存在します。
実際にはどちらか一方に収斂するのではなく、接続距離や用途に応じた技術の棲み分けが進む可能性が高いと考えられます。IDTechExの予測によると、CPO市場全体は2026年から2036年にかけて年平均37%の成長率で拡大し、2036年には200億ドルを超える規模に達する見込みです。このパイの中で、マイクロLEDがどの程度のシェアを獲得するかは、今後2～3年の量産技術の成熟度に大きく依存するでしょう。
日本企業に問われる選択----光インターコネクト時代の産業ポジション
マイクロLED CPOの台頭は、日本の半導体・電子部品産業にとっても戦略的な意味を持っています。日本には、化合物半導体のエピタキシャル成長技術、精密光学部品、高密度実装技術において世界水準の技術基盤が存在します。しかし、マイクロLED CPOの開発競争においては、台湾勢や米国スタートアップが先行しているのが現状です。
この構図の背景には、技術要素の優位性と事業化スピードのギャップがあります。日本企業は個別要素技術では高い競争力を持つものの、ディスプレイから光通信への技術転用やベンチャー投資を通じた迅速な事業立ち上げという点では、台湾・米国勢のスピード感に追いついていない面があります。Ayar Labsの8.7億ドルという累計調達額や、Credoによる迅速なM&Aは、この分野における資本投下の規模感を象徴しています。
一方で、日本企業にとっての参入機会も存在します。マイクロLED CPOの量産には、高精度なマストランスファー装置、検査装置、光ファイバー束の精密加工技術が不可欠であり、これらは日本の装置・材料メーカーが得意とする領域です。完成品ではなく、サプライチェーンの上流で不可欠な技術を押さえるという戦略が、現実的な選択肢として考えられます。
今後の展望
マイクロLED CPO技術は、2026年を起点として実証段階から量産準備段階へと移行しつつあります。Avicenaが2026年3月にマイクロLED光インターコネクトの評価キットを出荷開始し、NVIDIAのCPOスイッチが年内に商用化される見通しであることから、技術検証のフェーズは概ね完了に近づいていると考えられます。
今後の焦点は、量産時の歩留まり向上とコスト低減に移ります。PlayNitrideが示すマイクロLEDの年率50%のコスト低下が実現すれば、2028年から2029年にかけてシリコンフォトニクスとの価格競争力が逆転する可能性があります。その時点でハイパースケーラー各社の調達方針が大きく動くことが想定されます。
CPO市場が2036年に200億ドル規模に成長するという予測は、データセンターの電力制約がますます厳しくなるという前提に基づいています。AI計算需要の増大、電力供給の逼迫、カーボンニュートラル目標の達成という三つの圧力が同時に作用する中で、消費電力を桁違いに削減できる光インターコネクト技術への移行は、技術的な選択というよりも、インフラ運営上の必然として進むことが期待されます。
