エッジか、クラウドか？ 爆発する「AI推論需要」とコスト・電力の現実的制約

ABIリサーチは2026年6月18日、エッジおよびクラウド市場におけるAIチップセット戦略の再編に関する予測を公表しました。

TinyML AI Chipset Shipments to Top 4.1 Billion by 2031 as Embedded AI Scales Across Industrial IoT

現在、産業界や政策当局では、データのプライバシー確保や通信遅延の解消、電力消費の抑制に向けたインフラの再設計が重要な課題となっています。こうした社会的・政策的背景のもと、これまで実証実験の域に留まっていた組込みAIが、産業用IoTをはじめとする実環境へ本格的に実装される段階を迎えています。

本分析では、急速に拡大する超低電力AI半導体（TinyML）の市場動向、クラウド側での生成AIおよび自律型AI（エージェントAI）の推論需要の拡大、そしてDRAM価格高騰がもたらすスマートフォン市場の変調という3つの論点から、今後の産業構造を読み解きます。

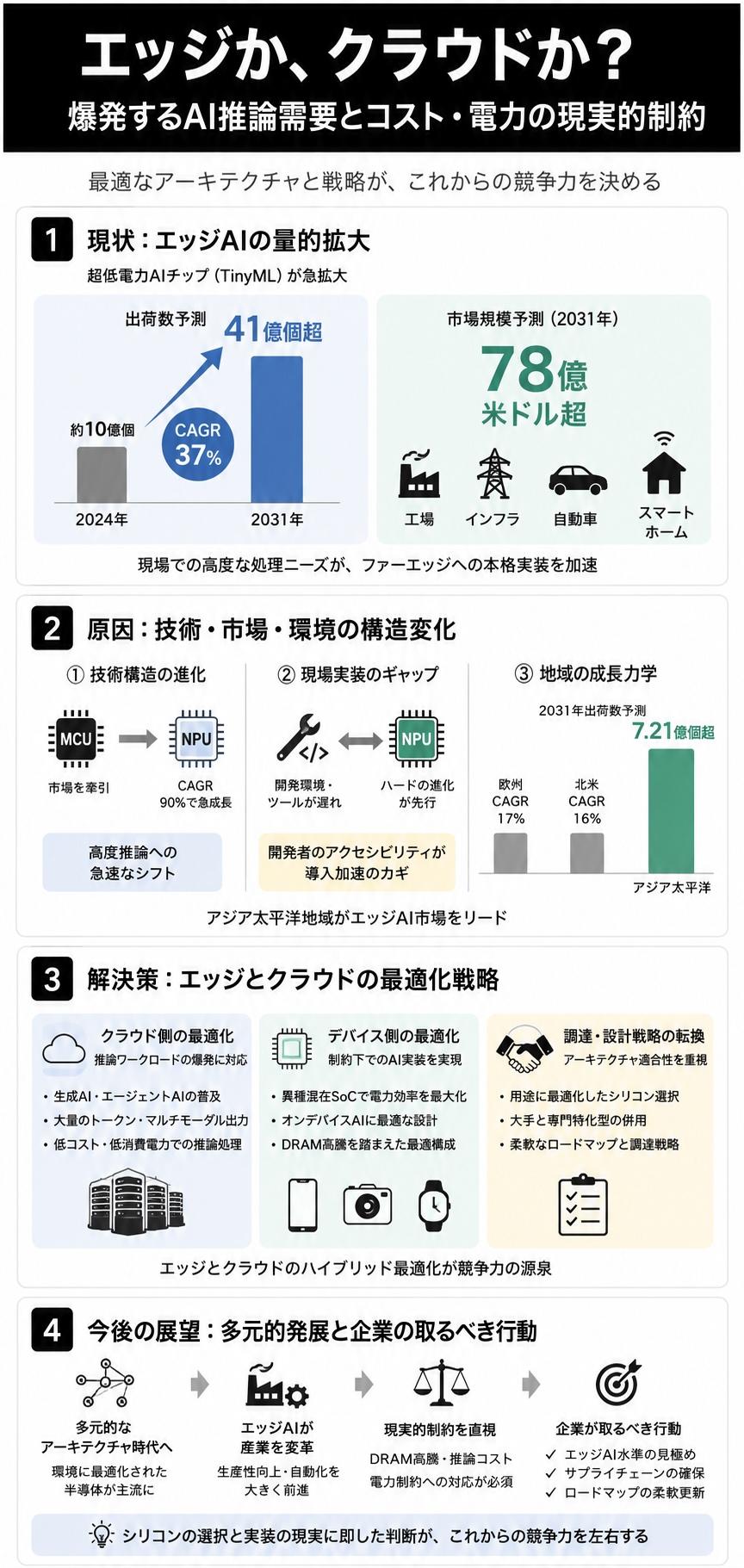

2031年に41億個を超えるTinyML半導体の量的拡大と市場の成熟

ABIリサーチの予測によると、個人用および業務用の情報端末を除く超低電力AI半導体（TinyML）の出荷数は、2031年までに年平均成長率（CAGR）37%で拡大し、41億個を超える見込みです。これに伴い、関連市場の売上高は78億米ドルを上回ると試算されています。このデータは、これまで特定の限定的な環境で試行されてきた組込みAIが、工場やインフラ施設などの現場（ファーエッジ）へと大規模に普及し始めている事実を示しています。

この量的拡大の背景には、現場に近いセンサーや端末の近くで高度な処理を行いたいという企業の強い需要が存在します。ABIリサーチのシニアアナリストであるポール・シェル氏は、AIチップセット市場が細分化されながらも、同時に成熟期へ移行していると指摘しています。パフォーマンスと電力効率、そして開発者にとっての導入のしやすさを調和させることができる供給企業が、今後の市場で優位な位置を確保することになるでしょう。

マイコン主導の構造とNPUの急速な台頭がもたらす技術実装のズレ

TinyML分野の技術構成を詳細に分析すると、2030年代を通じて市場を牽引するのは依然としてマイクロコントローラユニット（MCU）であると予測されています。その一方で、ニューラルネットワークの処理に特化したNPU（Neural Processing Unit）は、年平均成長率90%という極めて高い水準で急成長を遂げる見通しです。この成長率の差は、既存の単純な制御チップから、より高度な推論を可能にする専用回路への急速な移行を物語っています。

しかし、実際の産業現場への導入においては、理想と現実の間に摩擦が生じています。NPUが提供する高度な演算性能に対して、現場のソフトウェア開発環境やツールの整備が追いついていないという課題が指摘されています。ハードウェアの進化スピードと、それを動かす開発者のアクセシビリティとの間にあるギャップを解消することが、現場への実装を加速させるための条件となっています。

アジア太平洋地域が主導する地域別成長力学と国際競争環境

地域別の予測に目を向けると、2031年に向けたエッジAI市場の成長は世界規模で進行するものの、その勢力図には偏りが見られます。欧州が年平均成長率17%、北米が16%で成長するのに対し、アジア太平洋地域は18%の成長率を維持し、2030年代末までにエッジAIチップセットの出荷数が7億2,100万個を超えると予測されています。

この動向の背景には、アジア太平洋地域に集中する巨大な製造業のベースと、スマートホームや自動車産業における自動化需要が存在します。欧米企業がソフトウェアや高度なクラウドAIのアルゴリズム開発で先行する一方で、物理的なデバイスへAIを組み込むエッジ領域においては、サプライチェーンの集積地であるアジアが物量面で圧倒する構造が強まっています。国際的な半導体誘致政策や地政学的リスクを考慮する上でも、この地域的な需要の偏りは重要な意味を持っています。

クラウドAIにおけるトレーニング需要の継続と推論ワークロードの爆発

エッジ側の急成長と並行して、クラウドAI市場もまた構造的な変化を迎えています。データセンター側では、モデルの学習を行うためのクラスターサイズが拡大を続けており、計算資源に対する投資需要は依然として堅調です。しかし、それ以上に注目されるのが、日々の運用にかかる「推論」ワークロードの爆発的な増加です。

この推論需要を駆動しているのは、大量のテキストやトークンの生成、マルチモーダルな生成AIの出力、そして高度な推論モデルや自律的に業務を遂行するエージェントAIの普及です。学習フェーズから実用フェーズへとAIの主戦場が移るにつれ、データセンターの運営企業やクラウドプロバイダーには、膨大な推論処理をいかに低コストかつ低消費電力でさばくかという新たな課題が突きつけられています。

DRAM価格高騰の直撃を受ける中低価格スマートフォン市場の変調

市場の成長はすべてのデバイスカテゴリーで一様ではありません。個人用および業務用の端末市場においては、足元で供給不足や価格高騰が続くDRAM（半導体メモリ）の影響が顕著に表れています。特に中低価格帯のスマートフォン市場がこの影響を強く受けており、シャオミ（Xiaomi）、ヴィーヴォ（vivo）、オッポ（OPPO）といった主要メーカーは2026年の販売予測の下方修正を余儀なくされています。

その一方で、付加価値の高いプレミアムスマートフォン市場は比較的堅調を維持しており、市場の二極化が進んでいます。デバイス内でAIを完結させる「オンデバイスAI」の実装には大容量かつ高速なメモリが不可欠ですが、部材コストの上昇はメーカーの製品ポートフォリオ戦略を直撃しています。先進的なAI機能をどの価格帯の端末まで広げられるかという判断において、半導体材料の市況という物理的な制約が企業の足かせとなっている状況です。

異種混在SoCアーキテクチャの標準化と調達戦略の転換

こうした変化に対応するため、主要な半導体ベンダーは回路設計の最適化を急いでいます。クアルコム、メディアテック、アップル、AMD、インテルといった企業は、CPU、GPU、NPUを巧みに組み合わせた「異種混在（ヘテロジニアス）SoC」のアーキテクチャを強化しています。これは、処理の特性に応じて最適な演算器にタスクを分散させることで、システム全体の消費電力を抑えつつ、多様なAIフレームワークへの対応力を高めるアプローチです。

前述のポール・シェル氏が述べるように、今後数年間のAI半導体における競争優位性は、単なる計算性能の高さではなく、「アーキテクチャの適合性」から生まれると考えられます。極小エッジでの超低電力推論、端末内での高度なAI体験、あるいはクラウドでのスケーラブルなプラットフォームなど、実際の導入環境の現実に合わせてシリコンのロードマップを適合できる供給企業が生き残るでしょう。この変化は、既存の半導体大手に挑戦する専門特化型のスタートアップにとっても、新たな市場参入の機会を生み出す契機となっています。

今後の展望

これからの半導体市場は、単純な微細化や処理能力の向上を目指す直線的な進化から、それぞれの利用環境に最適化されたアーキテクチャを選択する多元的な発展へと移行していくと予想されます。特にファーエッジにおけるTinyMLの普及は、製造業の生産性向上やインフラ監視の自動化を大きく前進させる可能性を秘めています。企業の事業責任者や経営層にとっては、自社の製品や製造プロセスにどの水準のエッジAIを組み込むべきか、そしてそれを支える半導体サプライチェーンをどのように確保すべきかという視点が欠かせません。

デバイス側のメモリ価格高騰や、クラウド側での推論コストの増大といった現実的な制約を直視しつつ、エッジとクラウドの最適なハイブリッド構造を構築することが求められます。確立された大手ベンダーの技術に依存するだけでなく、特定の用途に特化した次世代の半導体アーキテクチャにも目を配り、自社のインフラ戦略や製品ロードマップを柔軟にアップデートしていく姿勢が、これからの産業競争力を左右することになるでしょう。急速に変貌する半導体エコシステムにおいて、シリコンの選択と実装の現実に即した企業行動の変化を見据えた判断が求められます。
