コーヒレントのPhotonLinkとは何か CPOとAIデータセンター光電融合の仕組みを整理
AIアクセラレータの伝送性能が100テラビット毎秒（Tbps）に達する中、半導体チップ1個あたり最大1万5000ドル相当の光インターコネクト部品が組み込まれる構図が現実味を帯びてきました。電気信号による基板上伝送が熱と損失の物理的限界に直面するなか、光を半導体パッケージの近傍、さらには内部へと引き込む構造転換が本格化しています。

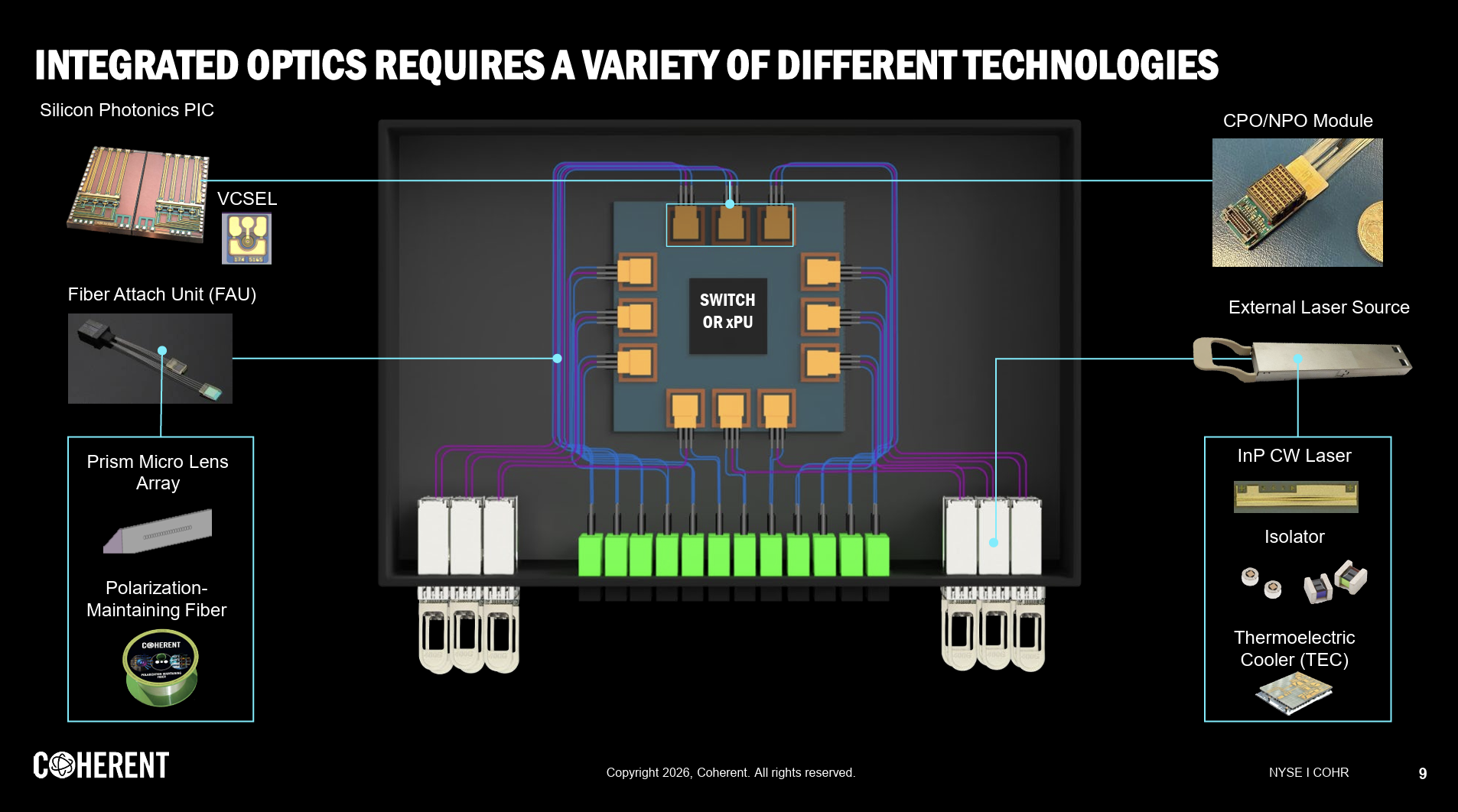

光半導体大手である米コーヒレント（Coherent）は2026年9月21日、次世代AIデータセンター向け統合光プラットフォーム「PhotonLink」を発表しました（プレゼン資料）。同社は化合物半導体材料からレーザー光源、ファイバ、アセンブリまでを包括し、個別部品の納入から完成品モジュールの提供へと戦略の重心を移しています。
本稿では、同社が打ち出した垂直統合モデルの意図を検証し、AI半導体の進化がもたらす光電融合の実装課題と、半導体サプライチェーンに及ぼす影響を構造的に解き明かします。
出展：米コーヒレント 2026.9
光部品単体から完成アセンブリへ、垂直統合基盤が示す転換点

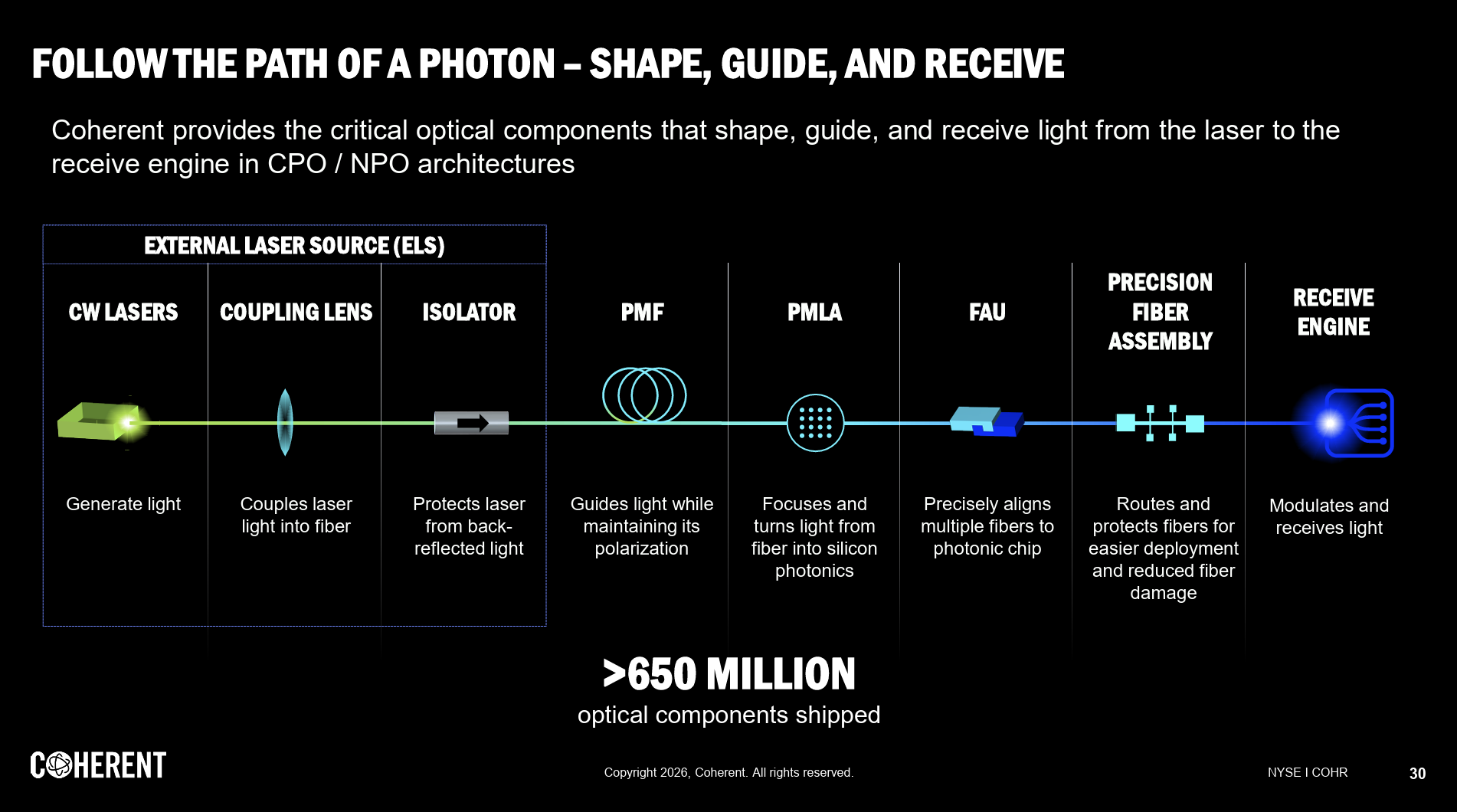

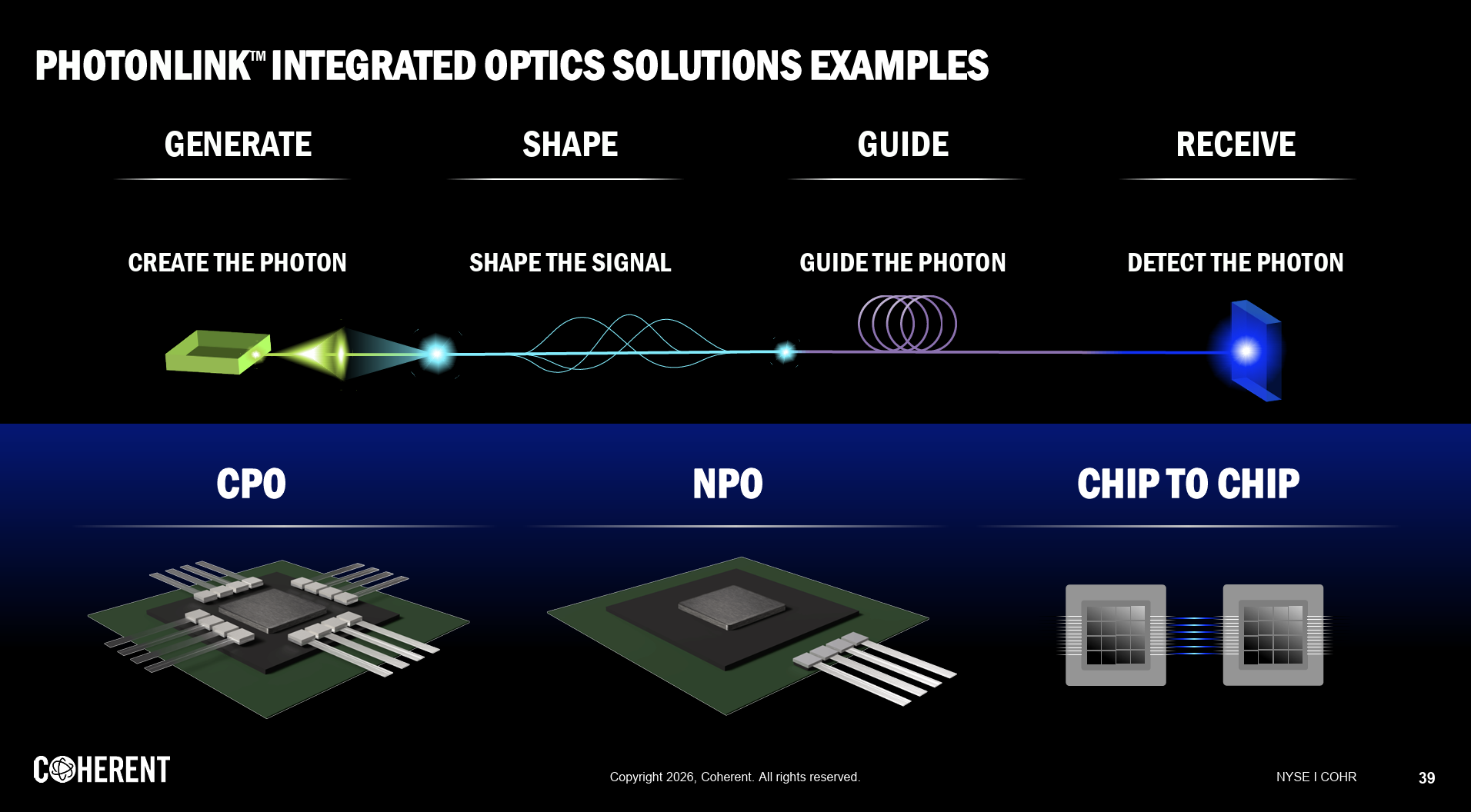

米コーヒレントが2026年9月に発表したPhotonLinkは、AIデータセンターの光配線需要を取り込むための統合プラットフォームです。同社は光の経路を「生成（Generate）」「成形（Shape）」「導波（Guide）」「受光（Receive）」の4機能に体系化し、光電融合の実装形態として注目されるCPO（コ・パッケージド・オプティクス）やNPO（ニア・パッケージド・オプティクス）、さらには将来のチップ間接続（Chip to Chip）までを一元的に支える構成を提示しました。
出展：米コーヒレント 2026.9
発表時点で同社は、CPOで10件以上、NPOで10件以上の顧客エンゲージメントを抱え、アンカー顧客との長期供給契約（LTA）を締結済みであると明かしています。プラットフォームからの売上計上は2026年第4四半期から開始される予定です。
従来のデータセンター市場では、サーバーやスイッチの筐体外部に光トランシーバーを差し込む形態が一般的であり、光部品メーカーはレーザー素子やレンズなどの個別部材をモジュールベンダーへ供給する役割が中心でした。しかし、同社は完成品のアセンブリとテストまでを自社で完結させ、ハイパースケーラーや半導体ベンダーに直接ソリューションを供給する体制を敷きました。部品サプライヤーからシステム統合パートナーへの脱皮を図る姿勢が明確に表れています。
出展：米コーヒレント 2026.9
銅配線の物理的限界と1チップ1.5万ドルに達する新たな収益構造

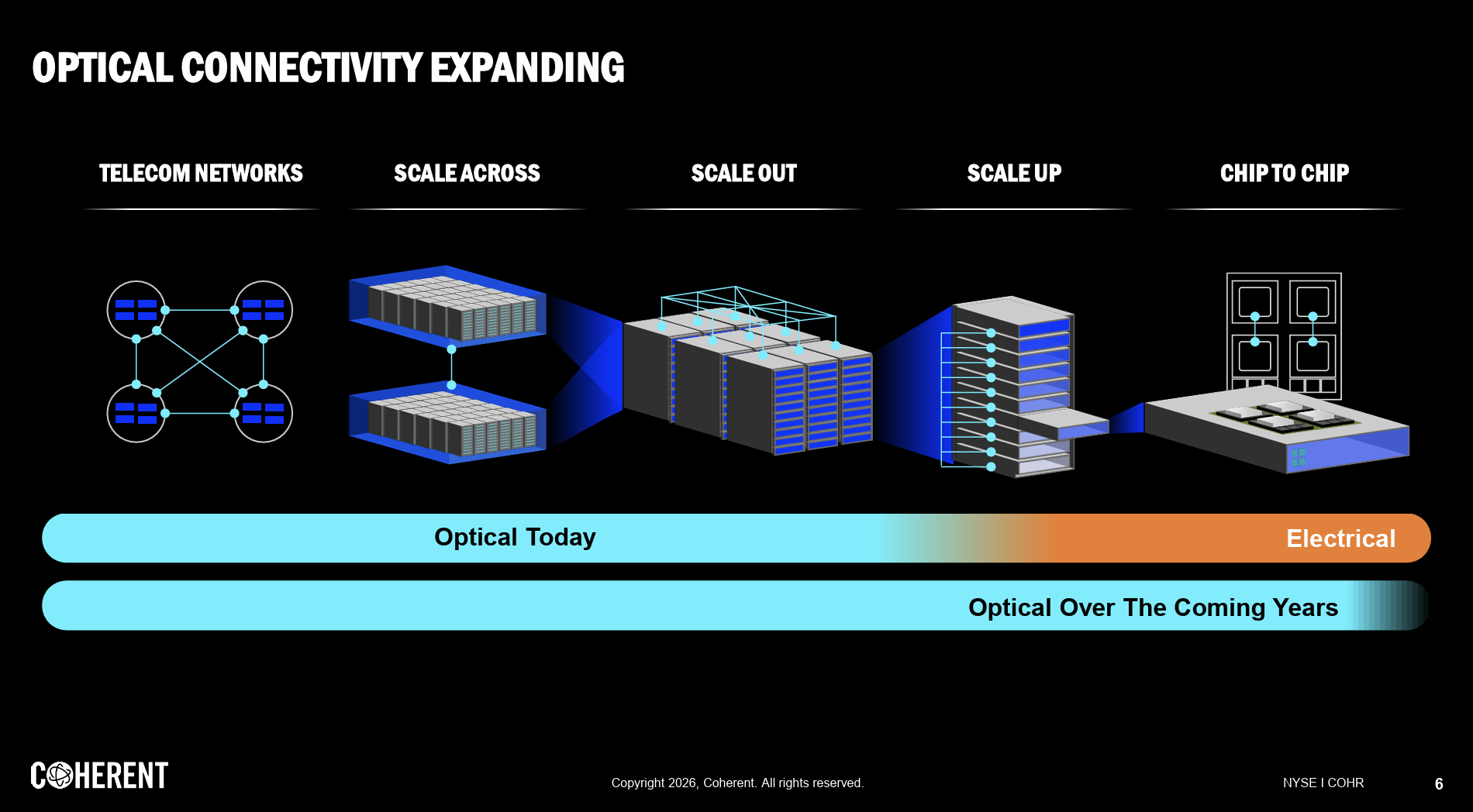

この動きの背景には、AIクラスタの演算規模拡大に伴う深刻な伝送ボトルネックがあります。GPUなどのアクセラレータ同士を結ぶScale-Up接続や、スイッチ間を結ぶScale-Out接続において、レーンあたり200Gbpsを超える高速伝送が求められる中、従来の銅配線では高周波信号の減衰が激しく、消費電力と発熱が許容値を超えてしまいます。
出展：米コーヒレント 2026.9

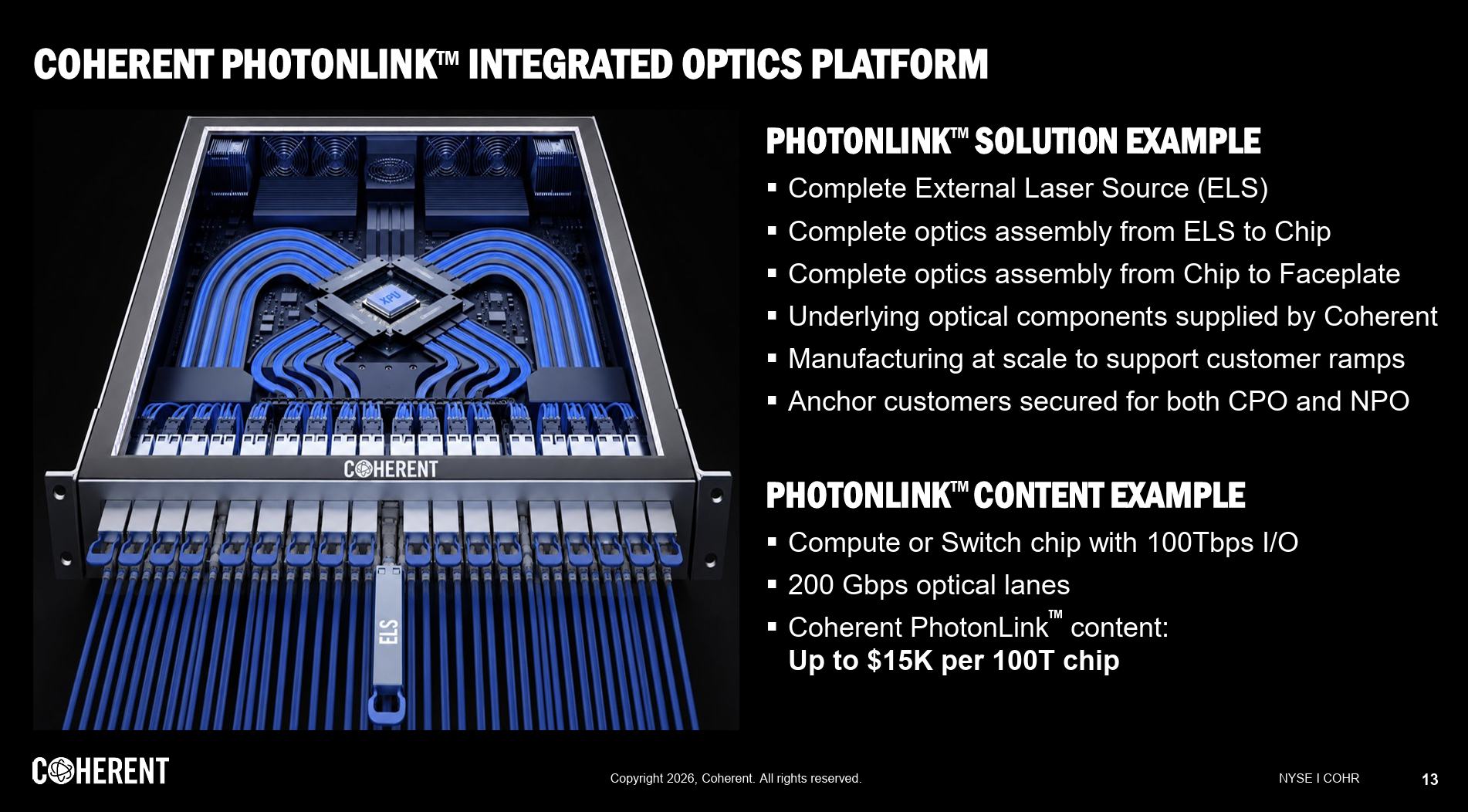

演算性能の制約要因がプロセッサ内部の演算速度からチップ外へのデータ転送帯域へと移行した結果、光伝送路を半導体の直近まで近づける技術が不可欠となりました。スイッチや演算チップのI/O帯域が100Tbpsに達する環境では、チップ1個あたりに付随するコーヒレントの光部品・アセンブリの売上規模は最大1万5000ドルに達すると試算されています。
光配線部材は、従来はサーバー周辺の付属品に過ぎなかった立場から、半導体システムの原価を占める重要要素へと位置づけを変えつつあります。同社は2030年に向けて、従来の光トランシーバー市場（600億ドル強）に加えて、この統合光プラットフォームが対象とする市場が300億ドル以上拡大すると見込んでいます。演算速度の向上に見合った伝送帯域を確保するための投資が、光産業の市場規模そのものを押し広げています。
出展：米コーヒレント 2026.9
熱設計と保守性を切り離す外部光源と着脱コネクタの実装論理
光をシリコン半導体に近づける試みは長年議論されてきましたが、量産実装を阻んできた大きな障壁は熱と保守性の摩擦でした。インジウム燐（InP）を用いた半導体レーザーは温度変化に敏感であり、高温で稼働する最先端GPUの真横にレーザーを配置すると、発光効率の低下や早期劣化を招くリスクが生じます。
コーヒレントはこの課題に対し、レーザー光源を半導体パッケージの外側に逃がす外部光源（ELS）モジュールを採用しました。ELSを盤面側にプラガブル（着脱可能）な形態で配置することで、演算チップの熱影響を回避するとともに、万一レーザーが故障した場合でもシステム全体を停止させずにモジュール単体を交換できる運用性を確保しています。

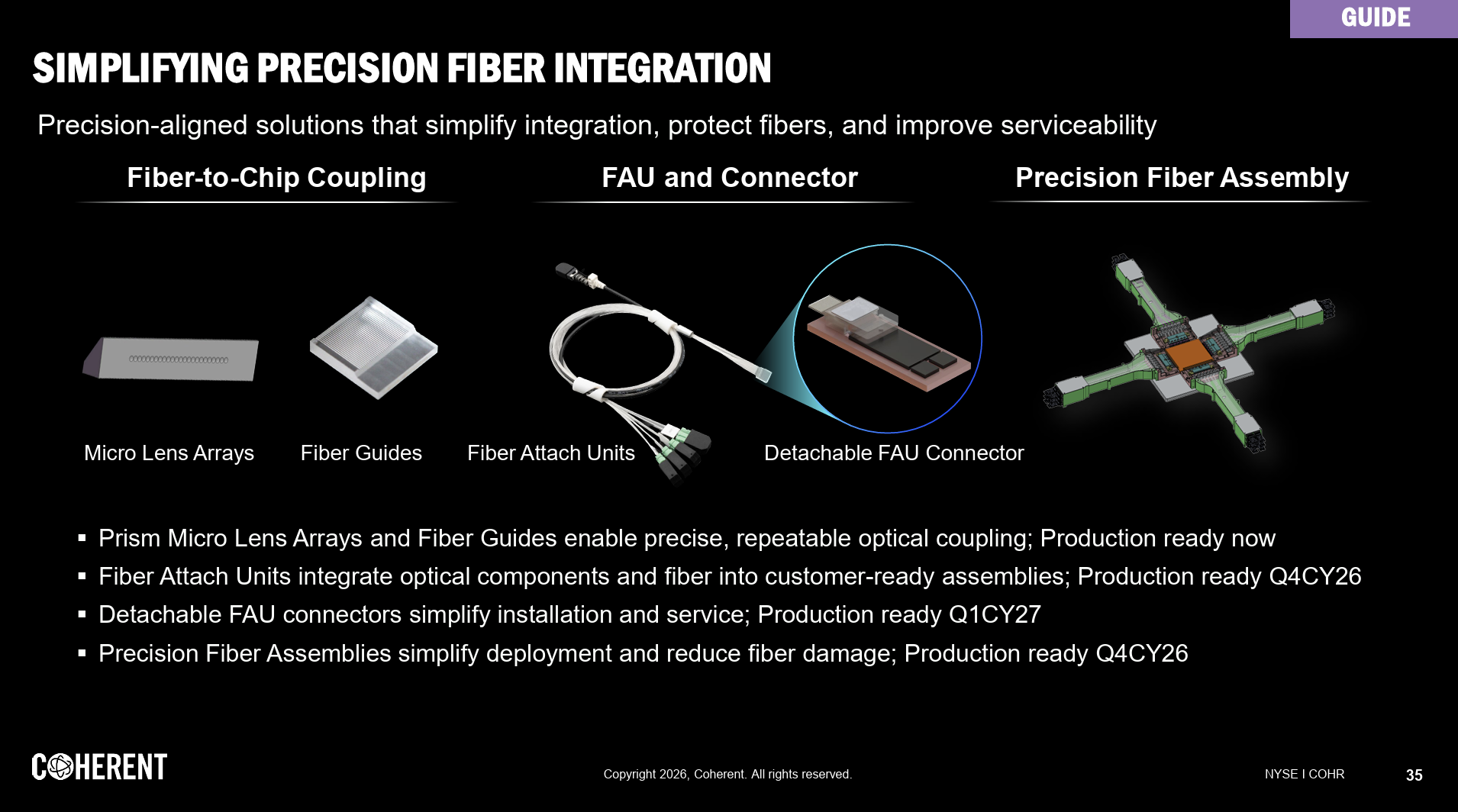

加えて、基板上のシリコンフォトニクスチップへ光ファイバを接続するファイバ・アタッチ・ユニット（FAU）においても、着脱可能なコネクタ構造を導入しました。これにより、製造工程での精密な調芯作業を保護し、データセンター現場での組み立てミスやファイバ破損による歩留まり低下を防いでいます。最先端の光技術を実験室の域にとどめず、量産ラインと運用現場の摩擦を抑える設計思想が組み込まれています。
出展：米コーヒレント 2026.9
個別最適の水平分業から責任境界を一体化する垂直統合への回帰
光通信業界はこれまで、化合物半導体の素子メーカー、光学レンズメーカー、ファイバメーカー、モジュール組み立て企業がそれぞれ独立して市場を形成する水平分業が主流でした。各社が自らの得意領域に特化し、標準化されたインターフェースを介して接続することでエコシステムが維持されてきた経緯があります。
しかし、CPOのような超高密度実装では、マイクロレンズアレイ、アイソレータ、偏波保持ファイバ（PMF）、シリコンフォトニクス変調器の間で極小の光損失しか許容されません。複数ベンダーから部材を調達して組み合わせる従来の手法では、伝送損失の原因究明や品質保証の責任境界が曖昧になり、製品開発のリードタイムが長期化する副作用が生じます。
コーヒレントは、アイソレータに用いるガーネット結晶の育成から、自社ファブでの化合物半導体製造、特殊ファイバの線引き、モジュール組み立て・テストに至るまでを自社グループ内に垂直統合しました。顧客にとっては調達先の一元化により検証コストを抑えられる利点がある一方、特定ベンダーへの依存度が高まるリスクを孕んでいます。水平分業の柔軟性を取るか、垂直統合による実装効率を取るかという選択が問われています。
6インチ基板移行と歩留まり向上、2026年末から始まる量産の検証軸
コーヒレントが提示したロードマップの実現性を測る上で、注視すべき指標は化合物半導体の製造規模と歩留まりの推移です。同社は化合物半導体の製造基盤として、従来の3インチや4インチから6インチInPウェハへの移行を推進しています。テキサス州シャーマンやスイス・チューリッヒなどの生産拠点において、2026年第4四半期から2027年にかけて製造能力を2倍以上に拡張する計画を進めています。
口径の拡大はチップあたりの製造コストを引き下げる可能性を持つ反面、結晶欠陥の抑制や加工歩留まりの維持において高い技術的難度を伴います。2026年第4四半期に予定されているScale-Out向けCPOの量産立ち上がりが計画通りの数量とコストで推移するかどうかが、最初の確認点となります。

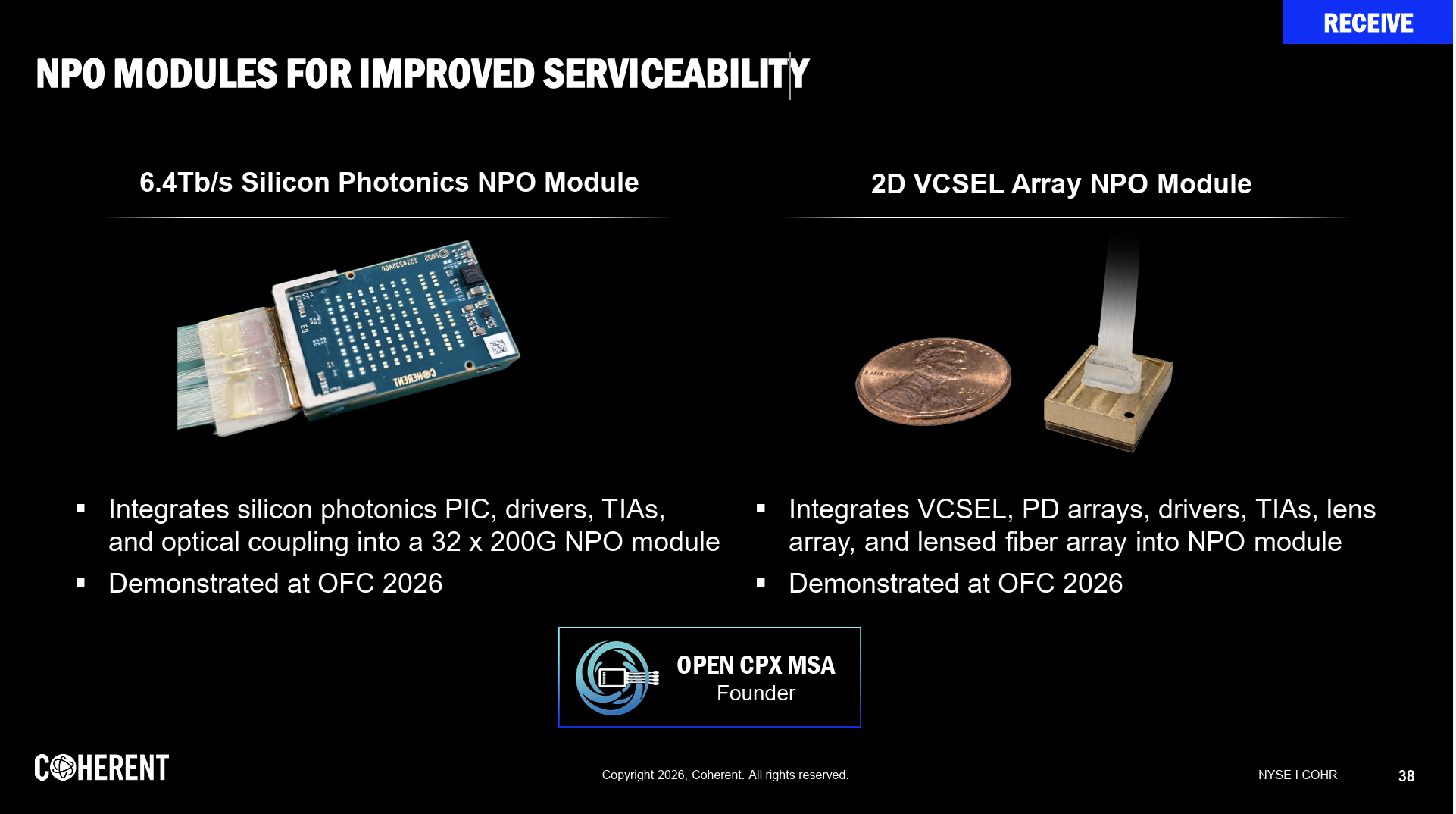

さらに、2027年後半にはScale-Up向けCPOおよびNPOの出荷が控えており、ここで顧客側の採用計画が順調に進むかが中期的な成長軌道を占う材料となります。あわせて、同社が設立に関わったOpen CPX MSAなどのオープン規格が業界内でどの程度支持を広げ、競合する半導体ファウンドリや光学モジュール企業との協調・競合関係がどう推移するかを定点観測する必要があります。
出展：米コーヒレント 2026.9
付加価値の転移と日本勢への示唆
光電融合の実装が進むにつれて、データセンターの付加価値はサーバー筐体や基盤スイッチから、川上の化合物半導体材料や超精密光学インターフェースへと大きくシフトしていくと考えられます。この構造変化は、光通信分野の部材供給で高い競争力を維持してきた日本の産業界にとっても重い示唆を含んでいます。
日本企業はこれまで、光ファイバ用フェルールやマイクロレンズ、高耐熱基板、化合物半導体材料などの要素技術において世界市場で確固たる存在感を示してきました。しかし、米コーヒレントのように材料育成から完成アセンブリまでを垂直統合するプラットフォームが台頭すれば、部材単体の供給にとどまる企業は価格決定権を失い、サプライチェーンの周縁に押しやられる懸念が生じます。
NTTが推進するIOWN構想を含め、光電融合の基盤技術を巡る国際標準の獲得と実用化の競争は激しさを増しています。単なる部材供給者にとどまるのか、それともシステム全体の擦り合わせに不可欠な中核パートナーとしての地位を築けるのか。半導体と光の境界が融解する過程で問われているのは、システムレベルのアーキテクチャを見据えた事業設計力といえるでしょう。
