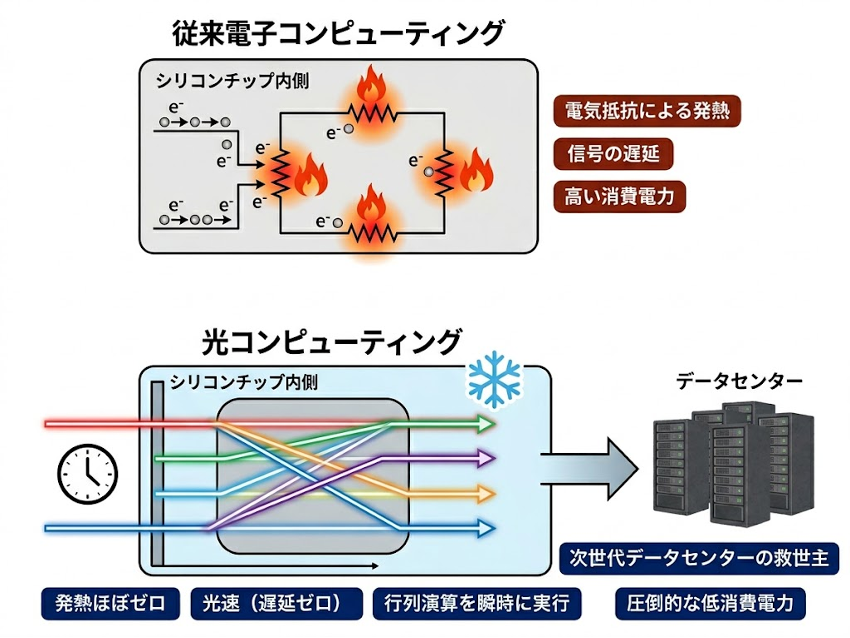

【図解】コレ1枚でわかる光コンピューティング

AIの進化は留まるところを知りませんが、それを根底で支えるハードウェアは現在、大きな壁に直面しています。それは「消費電力」と「発熱」の問題です。高度なAIの学習や推論には膨大な計算量が必要であり、従来の電子回路を使った半導体チップでは物理的な限界が近づきつつあります。そこで、次世代の救世主として世界中で研究開発が急ピッチで進められているのが「光コンピューティング」です。

すでにIOWN（アイオン）などの構想において、ネットワーク通信やチップ間のデータ伝送を「光」に置き換える光電融合技術について触れました。光コンピューティングはそこからさらに一歩踏み込み、チップ内部の「演算処理そのもの」を、電気（電子）の代わりに「光（光子）」を使って行ってしまおうという画期的な技術です。

これまで、コンピュータの演算は電子の移動によって行われてきました。しかし、電子が微細な回路を通る際には必ず電気抵抗が生じ、それが「発熱」と「信号の遅延」を引き起こします。現代のデータセンターが莫大な電力を消費しているのは、サーバーを計算させるためだけでなく、発生した巨大な熱を冷ますための空調設備にも大量の電力が使われているからです。

これに対して、光コンピューティングでは、情報を光の波（位相や振幅）に乗せて計算を行います。光には電気抵抗という概念がないため、回路を通過しても原理的に発熱がほぼゼロになります。また、光の速度で信号が伝わるため遅延も極めて少なく、複数の異なる波長の光を混線させずに同時に処理できる（並列性が高い）という特徴を持っています。特に、AIのアルゴリズムの根幹をなす「行列演算（掛け算と足し算の連続）」は、光が特定の回路（光干渉計など）を通過する際の物理的な性質をそのまま利用して瞬時に実行できるため、AI処理と非常に相性が良いとされています。

このように夢のような技術ですが、実用化にはまだ高いハードルが存在しています。現在の最大の課題は「光回路の小型化・集積化」です。電子回路はナノメートル単位まで微細化が進んでいますが、光には「波長（数百ナノメートル）」という物理的な制約があるため、光回路を電子回路と同じレベルで小さくすることは困難です。そのため、従来のシリコン半導体の製造プロセス（CMOS技術）を活用して、光回路と電子回路をひとつのチップ上にシームレスに統合する「シリコンフォトニクス」と呼ばれる技術の確立が急務となっていますが、その微細な製造・実装プロセスの難易度は極めて高いのが現状です。

しかし、これらの課題を乗り越え実用化されれば、そのインパクトは計り知れません。電子回路につきまとう発熱と遅延の呪縛から解放され、消費電力を劇的に下げながら、光の速度でAIの超高速演算が可能になります。電力不足が懸念されるこれからのAI時代において、光コンピューティングは次世代データセンターを根底から変革し、持続可能なテクノロジーの発展を支える最も重要な鍵となるでしょう。
